شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE/UL |
| رقم الموديل: | سلسلة BH60 |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | USD 300-500 per Unit |
| تفاصيل التغليف: | علبة من الخشب المقاوم |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | مبادلة حرارة صفيحة الغسيل متعددة الوظائف مع غسيل SS316 SS304 للمياه | التطبيق: | مياه البحر، حمام السباحة، تسخين المياه المالحة |
|---|---|---|---|
| الإطار: | الفولاذ الخفيف المصبوغ بالبوكسي | طبق: | التيتانيوم |
| الغسيل: | نبر/EPDM/فيتون | السماكة: | 0.5 ملم / 0.6 ملم |

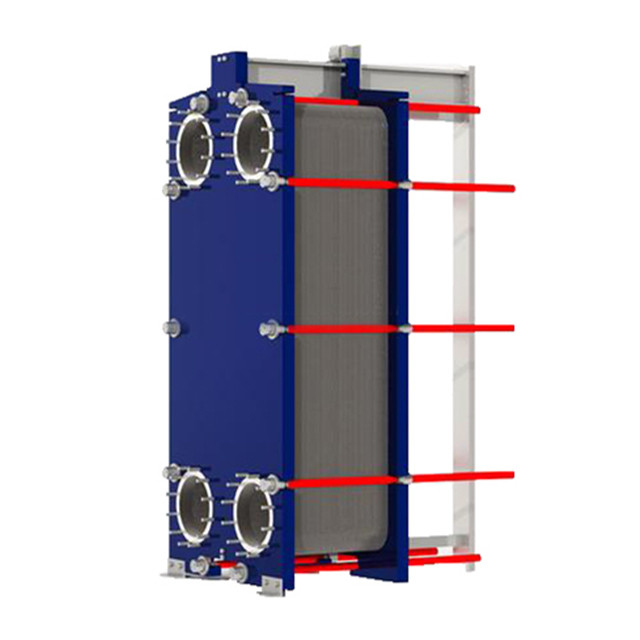

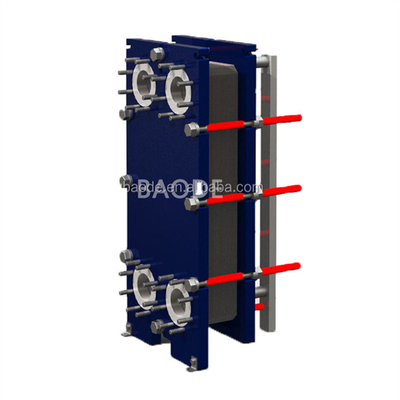

مبادلة حرارة صفيحة الغسيل متعددة الوظائف مع غسيل SS316 SS304 للمياه
| النموذج | BB60/BH60 | |
| إشارات متقاطعة | TS6M | |
| الطول، H [ملم] | 704 | 704 |
| العرض، W [ملم] | 400 | 410 |
| الطول القياسي الدقيق، L [ملم] | 530 | 540 |
| الحد الأقصى للطول القياسي، L [ملم] | 1430 | 1440 |
| المسافة العمودية للميناء، VC [ملم] | 380 | 380 |
| المسافة الأفقية للميناء، HC [ملم] | 203 | 203 |
| الحرارة القصوى [°C] | 180 | 180 |
| ضغط أقصى [بارج] | 16 | 20.6 |
| حجم الشريط | DN65/2' | DN65/2' |
| معدل تدفق الحد الأقصى [kg/s] | 20 | |
(القياس باللم، N يعني عدد اللوحات)
| مواد الصفائح | الأنواع السائلة المناسبة | ||
| الفولاذ المقاوم للصدأ (AISI304.316 الخ) | مياه نظيفة، مياه عادية، زيت للأكل، زيت معدني | ||
| (تاي، تاي-بي دي) | مياه البحر، المياه المالحة، المياه المعدنية | ||
| 20Cr، 18Ni، 6Mo (254SMO) | حمض الكبريت المخفف، محلول ماء عضوي | ||
| نـي | الصودا الكاوستية عالية الحرارة وتركيزها | ||
| هاستيلو (C276، D205، B2G) | التركيز حمض الكبريتيك، حمض الهيدروكلوريك، حمض الفوسفور | ||
| مادة الغسيل | درجة حرارة التشغيل | الأنواع السائلة المناسبة | |
| الـ NBR | -15~+135 درجة مئوية | الماء، مياه البحر، الزيت المعدني، المياه المالحة | |
| EPDM | -25~+180 درجة مئوية | الماء الساخن، البخار، الحمض، القلي | |
| F26 | -55~+230 درجة مئوية | الحمض والقلوية | |
| TPF | -0 ~ + 160 درجة مئوية | حمض مركز عالي، قليات، زيت عالي درجة الحرارة، بخار | |
مبادلة الحرارة باود هي العلامة التجارية الصينية رقم واحد في المبادلة الحرارية لوحة غاز.المبادل الحراري لوحة يتكون من حزمة من الألواح المعدنية المموجة مع فتحات لمرور السوائل اثنين بينها سوف يحدث نقل الحرارةيتم تجميع حزمة الصفائح بين لوحة إطار ثابتة ولوحة ضغط متنقلة وتضغط بواسطة المسامير الشديدة.يتم تجهيز الألواح مع غطاء الذي يغلق القناة بين الألواح ويوجيه السوائل في قنوات بديلةيتم تحديد عدد الألواح من خلال معدل تدفق، والخصائص الفيزيائية للسيالات، وانخفاض الضغط وبرنامج درجة الحرارة.تساعد الموجات الصفيحة على اضطرابات السوائل وتدعم الصفائح ضد الضغط التفاضلييتم تعليق لوحة الإطار ولوحة الضغط من شريط حمل أعلى ويقع بواسطة شريط توجيه أدناه ، وكلاهما مثبت على عمود دعم.توجد الاتصالات في لوحة الإطار أو، إذا كان أي من السوائل أو كلاهما يمر أكثر من مرور واحد داخل الوحدة ، في الإطار والصفائح الضغطية.
* توفير المساحة و كفاءة الطاقة المبادلة الحرارية لوحة باود هي حلم بناء النظام!مع تصميماتهم المدمجة أنها تتطلب 20~50% مساحة أقل في النظام الخاص بك من وحدة قذيفة ومقارنة.بما أنها تتطلب ما يصل إلى 80٪ أقل من وسائل التبريد، يمكنك تركيب مضخات أصغر التي سوف تستهلك طاقة أقل
مبدأ العمل
يتم تشكيل قنوات بين الألواح ويتم ترتيب منافذ الزوايا بحيث تتدفق وسائل الإعلام اثنين من خلال قنوات بديلة. يتم نقل الحرارة من خلال اللوحة
بين القنوات، ويتم تحديد التدفق الكامل ضد التيار للحصول على أعلى كفاءة ممكنة.يدعم كل لوحة ضد الواحدة المجاورة ويعزز الاضطرابات، مما يؤدي إلى نقل الحرارة بكفاءة.
المواد القياسية
لوحة الإطار: فولاذ خفيف طلاء إيبوكسي
الصمام: من الفولاذ الكربوني
المعدن: الفولاذ المقاوم للصدأ، التيتانيوم
لوحات: الفولاذ المقاوم للصدأ سبيكة 316 أو التيتانيوم
تقدم كبير على PHEs التقليدية
متقدمة جداً على القذائف والأنابيب
لا يوجد تعب حراري التدفئة والتبريد الدوري ينتج تعب حراري في سخانات البخار الصلبة مثل القشرة والأنابيب المستقيمة.وغالبا ما يؤدي ذلك إلى وجود شقوق وقطع ملبسة تتطلب صيانة وإصلاح، مما يسبب وقت توقف غير مرغوب فيه للنظاميمنع مزيج من الألواح الرقيقة والغشاشات المرنة في سلسلة BS التعب الحراري من خلال السماح للوحدات بالتوسع والتقلص استجابة لتغيرات درجة الحرارةالتحكم في درجة الحرارة الدقيقة نقل الحرارة السريع الناتج عن حجم الاحتفاظ الصغير ونسبة السطح / الحجم العالية للصفائح يسمح برد سريع على التحكم في درجة الحرارة.
التطبيق
صناعة الغذاء: تصفية الحليب تصفية الحليب والمشروبات ، تصفية النبيذ ، معالجة المياه الزجاجية ، تسخين CIP (التنظيف في المكان) ، المياه بالتناضح العكسي.
التطبيق البحري: التبريد المركزي للمحركات الرئيسية أو المساعدة أو التوربينات، تبريد زيت التشحيم، إعادة تبريد المياه المتداولة لتبريد أسطوانات التبريد، البستونات، فوهات الحقن،تبريد زيت باودرزيت الضاغط ومواد التشحيم الأخرى، تسخين زيت التشحيم وزيت الوقود الثقيل، تسخين مياه البحر لإنتاج المياه العذبة، استرداد الحرارة،تبادل الحرارة لتكييف المقصورات للركاب ومساحات البضائع
غيرها: تبريد زيت التوربينات، صناعة الكيماويات، التدفئة في المناطق المجاورة، التبريد في المناطق المجاورة، تسخين حمامات السباحة، التدفئة الشمسية
وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء
