شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE/UL |
| رقم الموديل: | سلسلة BH100 |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | USD 300-1000 per Unit |
| تفاصيل التغليف: | علبة من الخشب المقاوم |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | BH100 صفيحة الفولاذ المقاوم للصدأ والإطار المبادل الحراري التبريد السائل المبادل الحراري الصفيحة مع | التطبيق: | تبادل الحرارة بين السائل والسائل |
|---|---|---|---|
| مواد الإطار: | فولاذ الكربون | مادة لوحة: | الفولاذ المقاوم للصدأ، Ti |
| الغسيل: | نبر/EPDM/فيتون | القوة: | 300 - 800 كيلو واط |
| تطبيق عملي: | التدفئة CIP، هدأ النبيذ |

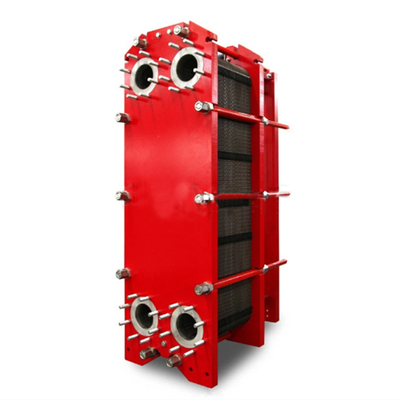

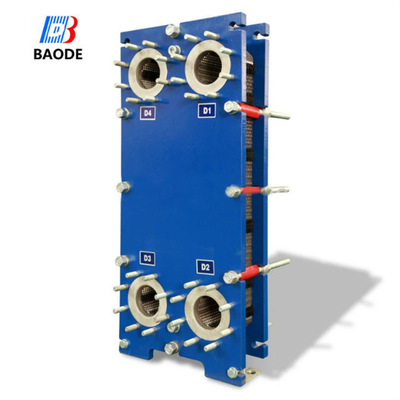

BH100 صفيحة الفولاذ المقاوم للصدأ والإطار المبادل الحراري التبريد السائل المبادل الحراري الصفيحة مع مستوى عال
مبادل الحرارة الصفيحة هو نوع من مبادلات الحرارة. يتميز بمعدل نقل الحرارة العالي ؛ سهلة الإصلاح والتنظيف ؛ معدل التلوث المنخفض ؛ هيكل مضغوط ، بصمة صغيرة ،وزن خفيف؛ سهلة لتغيير منطقة نقل الحرارة أو مزيج العملية؛ الفرق في درجة الحرارة النهائية صغيرة.
مقدمة
إنها مصنوعة من الكثير من الصفائح المموجة المطبعة في فترة زمنية معينة، مغلقة بواسطة غشاشات حولها، وتتضمن بواسطة الإطار ودوامة الضغط،تشكلت الثقوب الأربعة الزاوية للصفحة والغلاف أنبوب توزيع السوائل وأنبوب جمع، مع فصل السائل الساخن والبارد بشكل معقول، بحيث يتدفق في قناة التدفق على جانبي كل صفيحة، من خلال الصفيحة لتبادل الحرارة.
مبدأ العمل
المبادل الحراري لوحة الصمام يتكون من مجموعة من الألواح المعدنية مع أربعة ثقوب زاوية على لوحة لكل من الوسائط الساخنة والباردة لتمرير من خلال. عندما تجمع،لوحة و B لوحة مرتبة بالتناوب، يتم تشكيل قناة شبكة بين الألواح ، ويقوم وسادة الختم بإغلاق الوسائط الساخنة والباردة في المبادل الحراري ، مع فصل الوسائط الساخنة والباردة بشكل معقول دون خلط.في القناة، تدفق السائل البارد والساخن في فترات زمنية، يمكن أن يكون ضد التيار أو على طول التدفق وفقا للاحتياج، في عملية تدفق السائل البارد والساخن من خلال تبادل الحرارة الجدار،لتحقيق التأثير المطلوب.
| النموذج | BH100B / BH100H | |
| إشارات متقاطعة | M10M، M10B | |
| الطول، H [ملم] | 1084 | 1084 |
| العرض، W [ملم] | 470 | 470 |
| الطول القياسي الدقيق، L [ملم] | 700 | 700 |
| الحد الأقصى للطول القياسي، L [ملم] | 2300 | 2300 |
| المسافة العمودية للميناء، VC [ملم] | 719 | 719 |
| المسافة الأفقية للميناء، HC [ملم] | 225 | 225 |
| الحرارة القصوى [°C] | 180 | 180 |
| ضغط أقصى [بارج] | 10 | 16 |
| حجم الشريط | DN100/4' | DN0100/4" |
| معدل تدفق الحد الأقصى [kg/s] | 50 | |
(القياس باللم، N يعني عدد اللوحات)
| مواد الصفائح | الأنواع السائلة المناسبة | ||
| الفولاذ المقاوم للصدأ (AISI304.316 الخ) | مياه نظيفة، مياه عادية، زيت للأكل، زيت معدني | ||
| (تاي، تاي-بي دي) | مياه البحر، المياه المالحة، المياه المعدنية | ||
| 20Cr، 18Ni، 6Mo (254SMO) | حمض الكبريت المخفف، محلول ماء عضوي | ||
| نـي | الصودا الكاوستية عالية الحرارة وتركيزها | ||
| هاستيلو (C276، D205، B2G) | التركيز حمض الكبريتيك، حمض الهيدروكلوريك، حمض الفوسفور | ||
| مادة الغسيل | درجة حرارة التشغيل | الأنواع السائلة المناسبة | |
| الـ NBR | -15~+135 درجة مئوية | الماء، مياه البحر، الزيت المعدني، المياه المالحة | |
| EPDM | -25~+180 درجة مئوية | الماء الساخن، البخار، الحمض، القلي | |
| F26 | -55~+230 درجة مئوية | الحمض والقلوية | |
| TPF | -0 ~ + 160 درجة مئوية | حمض مركز عالي، قليات، زيت عالي درجة الحرارة، بخار | |
تم استخدام مبادلة الحرارة الصفيحة، مع تصميمها الفريد والأداء الفعال على نطاق واسع في مختلف المجالات الصناعية والمدنية.خفيفة الوزن وسهلة الصيانةمما يجعلها رائدة في تكنولوجيا نقل الحرارة الحديثة.
الميزة الكبرى لمبادل الحرارة الصفيحة الصفيحة هي كفاءتها العالية. بسبب تصميم الصفيحة الفريدة، والسوائل الساخنة والباردة تتدفق في قناة تدفق صغيرة جدا،والذي يحسن بشكل كبير من كفاءة نقل الحرارةفي الوقت نفسه، بسبب حالة الاضطرابات في السائل، عملية نقل الحرارة هي أكثر كفاءة.
