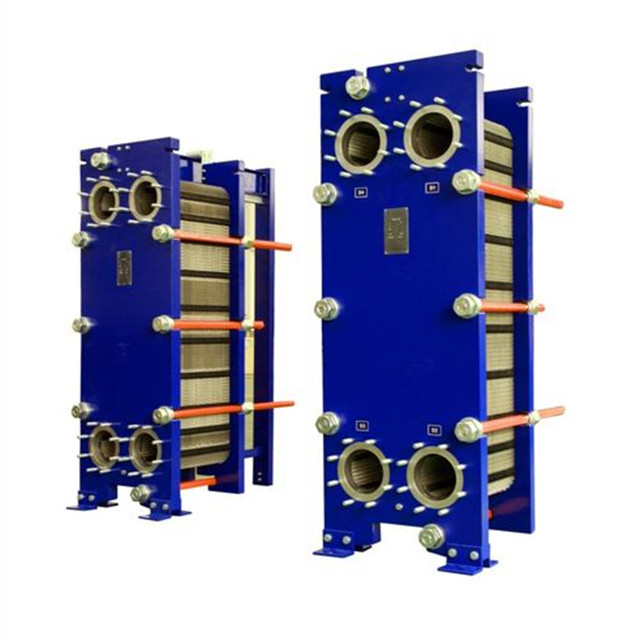

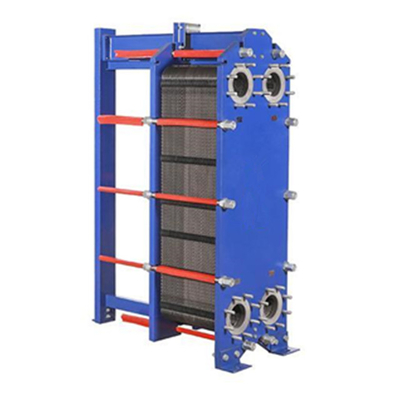

BH100 الصفيحة المبادل الحراري الكفاءة العالية سهلة التشغيل الصفيحة الصفيحة المبادل الحراري

BH100 الصفيحة المبادل الحراري الكفاءة العالية سهلة التشغيل الصفيحة الصفيحة المبادل الحراري

مبادل الحرارة الصفيحة هو نوع من مبادلات الحرارة. يتميز بمعدل نقل الحرارة العالي ؛ سهلة الإصلاح والتنظيف ؛ معدل التلوث المنخفض ؛ هيكل مضغوط ، بصمة صغيرة ،وزن خفيف؛ سهلة لتغيير منطقة نقل الحرارة أو مزيج العملية؛ الفرق في درجة الحرارة النهائية صغيرة.

مقدمة

إنها مصنوعة من الكثير من الصفائح المموجة المطبعة في فترة زمنية معينة، مغلقة بواسطة غشاشات حولها، وتتضمن بواسطة الإطار ودوامة الضغط،تشكلت الثقوب الأربعة الزاوية للصفحة والغلاف أنبوب توزيع السوائل وأنبوب جمع، مع فصل السائل الساخن والبارد بشكل معقول، بحيث يتدفق في قناة التدفق على جانبي كل صفيحة، من خلال الصفيحة لتبادل الحرارة.

مبدأ العمل
المبادل الحراري لوحة الصمام يتكون من مجموعة من الألواح المعدنية مع أربعة ثقوب زاوية على لوحة لكل من الوسائط الساخنة والباردة لتمرير من خلال. عندما تجمع،لوحة و B لوحة مرتبة بالتناوب، يتم تشكيل قناة شبكة بين الألواح ، ويقوم وسادة الختم بإغلاق الوسائط الساخنة والباردة في المبادل الحراري ، مع فصل الوسائط الساخنة والباردة بشكل معقول دون خلط.في القناة، تدفق السائل البارد والساخن في فترات زمنية، يمكن أن يكون ضد التيار أو على طول التدفق وفقا للاحتياج، في عملية تدفق السائل البارد والساخن من خلال تبادل الحرارة الجدار،لتحقيق التأثير المطلوب.

المبادل الحراري للصفائح هو جزء مهم من تكنولوجيا تبادل الحرارة في معدات الصناعة العملية.الصمغ المرن الذي يغلق بين المسامير الحرارية لوحات الفردية هو جزء يرتدي وهو أيضا جزء عرضة للشيخوخة في الظروف الطبيعيةإن عمر الخدمة له تأثير مهم على عمر الخدمة لمبادلات الحرارة الصفيحة. إذا كانت هذه الأختام صلبة الحرارة وفقدت مرونتها الأصلية ، فإن المبادلة الحرارية لا يمكن أن تعمل بشكل صحيح.
العوامل التالية لها تأثير هام على عمر الخدمة للضغط المرن:
- كيفية عمل المبادل الحراري (متواصل أو غير متواصل)
- تآكل وسائل التبريد ومواد التنظيف المستخدمة
- درجة حرارة العمل القصوى
- أقصى ضغط عمل
- إنّ إجهاد الصمغ المرن كبير بسبب الضغط المفرط والضغط غير المتوازن
-الشيخوخة الطبيعية

(القياس باللم، N يعني عدد اللوحات)

التطبيقات

المبادل الحراري الصفيح له خصائص معامل نقل الحرارة العالي، انخفاض ضغط صغير، هيكل مضغوط، وزن خفيف، مساحة احتلال صغيرة،مزيج مناسب من المساحة والعملية، تنوع قوي من الأجزاء، مجموعة واسعة من المواد وسهلة لتحقيق الإنتاج على نطاق واسع، الخ، وقد استخدمت على نطاق واسع في الأغذية، والآلات، والمعادن،البتروكيماويات والبحرية وغيرها من المجالات، وأصبحت أهم معدات تبادل الحرارة في هندسة التدفئة المركزية الحضرية.
