شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE UL ISO9001 CCS GL DNV LR |
| رقم الموديل: | ب100ب ب100ح |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | USD 100-1000 per Unit |
| تفاصيل التغليف: | علبة من الخشب المقاوم |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | نوع اللوحة الصناعية مبادل حراري طوقا لوحة مبادل حراري لمكيف الهواء تنظيف مريح | مرجع النموذج: | استبدال SWEP |
|---|---|---|---|
| مادة لوحة: | 304، 316L، Ti، SMO، | ضغط التصميم: | 10بار/16بار |
| لوحة الإطار: | -20 ~ 180 درجة | المواد طوقا: | NBR EPDM HEPDM FKM |

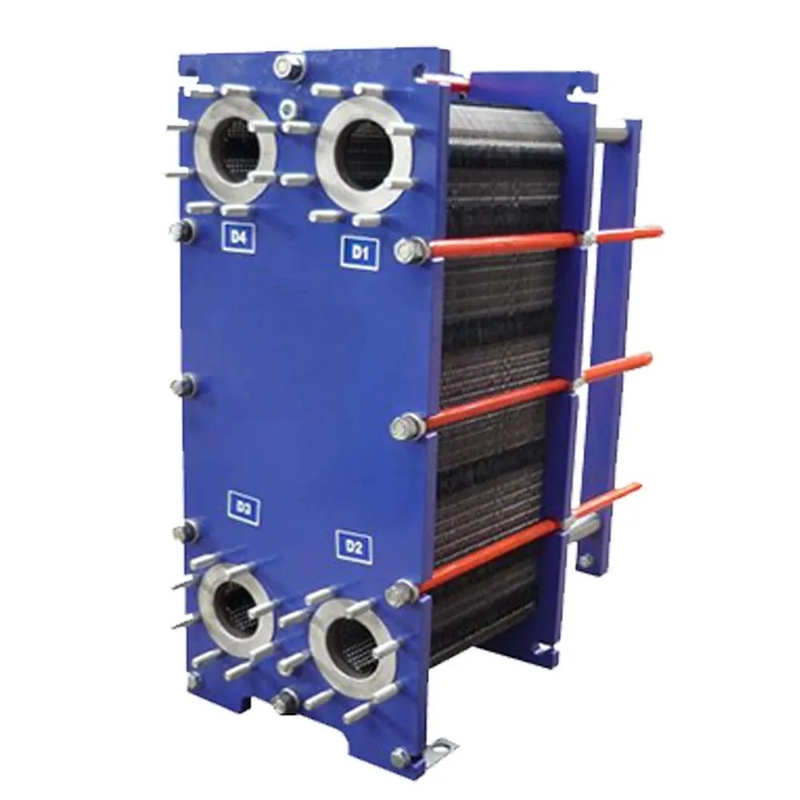

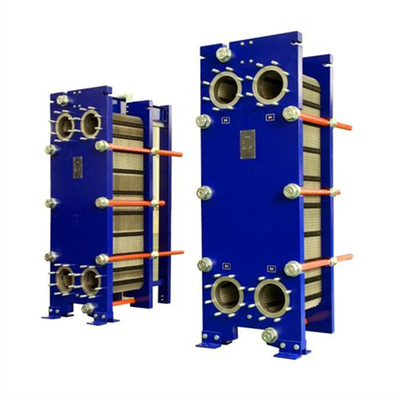

الصناعية صفيحة نوع مبادلة الحرارة الصمغ الصفيحة مبادلة الحرارة لمكيف الهواء تنظيف مريح
| النموذج | BH100B/BH100H | BH150B/BH150H | BH200H | ||
| إشارات متقاطعة | MlOM، M10B | M15M، M15B | M20M،T20M،T20B | ||
| الطول، H [ملم] | 920 | 940 | 1885 | 1885 | 2150 |
| العرض، W [ملم] | 320 | 330 | 610 | 650 | 750 |
| الطول القياسي الدقيق، L [ملم] | 500 | 500 | 1150 | 1150 | 1250 |
| الحد الأقصى للطول القياسي، L [ملم] | 1500 | 1500 | 2050 | 3250 | 3350 |
| المسافة العمودية للميناء، VC [ملم] | 640 | 640 | 1294 | 1294 | 1478 |
| المسافة الأفقية للميناء، HC [ملم] | 140 | 140 | 298 | 298 | 353 |
| الحرارة القصوى [°C] | 180 | 180 | 180 | 180 | 180 |
| ضغط أقصى [بارج] | 10 | 16 | 10 | 16 | 10/16 |
| حجم الشريط | DN50/2' | DN50/2' | DN150/6" | DN150/6" | DN200 |
| معدل تدفق الحد الأقصى [kg/s] | 16 | 16 | 80 | 80 | 225 |
(القياس باللم، N يعني عدد اللوحات)
| مواد الصفائح | الأنواع السائلة المناسبة | ||
| الفولاذ المقاوم للصدأ (AISI304.316 الخ) | مياه نظيفة، مياه عادية، زيت للأكل، زيت معدني | ||
| (تاي، تاي-بي دي) | مياه البحر، المياه المالحة، المياه المعدنية | ||
| 20Cr، 18Ni، 6Mo (254SMO) | حمض الكبريت المخفف، محلول ماء عضوي | ||
| نـي | الصودا الكاوستية عالية الحرارة وتركيزها | ||
| هاستيلو (C276، D205، B2G) | التركيز حمض الكبريتيك، حمض الهيدروكلوريك، حمض الفوسفور | ||
| مادة الغسيل | درجة حرارة التشغيل | الأنواع السائلة المناسبة | |
| الـ NBR | -15~+135 درجة مئوية | الماء، مياه البحر، الزيت المعدني، المياه المالحة | |
| EPDM | -25~+180 درجة مئوية | الماء الساخن، البخار، الحمض، القلي | |
| F26 | -55~+230 درجة مئوية | الحمض والقلوية | |
| TPF | -0 ~ + 160 درجة مئوية | حمض مركز عالي، قليات، زيت عالي درجة الحرارة، بخار | |
التطبيقات
المهام العامة للتدفئة والتبريد التدفئة عن طريق البخار
التصميم القياسي
المبادل الحراري لوحة يتكون من حزمة من الألواح المعدنية المموجة مع فتحات لمرور السوائل اثنين
بينها سيتم نقل الحرارة. يتم تجميع حزمة الصفائح بين لوحة إطار ثابتة ولوحة ضغط متحركة وتضغط بواسطة المسامير الشديدة.يتم تجهيز الصفائح مع غطاء الذي يغلق قناة التداخل ويوجيه السوائل في قنوات بديلةيتم تحديد عدد الألواح من خلال معدل تدفق، والخصائص الفيزيائية للسيالات، وانخفاض الضغط وبرنامج درجة الحرارة.
تساعد التموجات الصفائح على اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار واللوحة الضغط من شريط تحمل العلوي ويقع بواسطة شريط توجيه السفلي، وكلاهما مثبت على عمود دعم. توجد الاتصالات في لوحة الإطار أو ، إذا كان أي من السوائل أو كليهما يمر أكثر من مرور واحد داخل الوحدة ، في الإطار واللوحات الضغطية.
القدرات النموذجية
معدل تدفق السائل
مسموح به حتى 16 كجم/ثانية (250 غرام/ثانية) ، حسب الوسائط
انخفاض الضغط وبرنامج الحرارة
تسخين المياه بالبخار
300 إلى 800 كيلوواط
مبدأ العمل
يتم تشكيل قنوات بين الصفائح ويتم ترتيب منافذ الزوايا بحيث تتدفق الوسائط اثنين من خلال قنوات بديلة. يتم نقل الحرارة من خلال اللوحة بين القنوات،ويتم إنشاء تدفق كامل ضد التيار للحصول على أعلى كفاءة ممكنةيمنح التموج من الألواح الممر بين الألواح، يدعم كل لوحة ضد الواحدة المجاورة ويزيد من الاضطرابات، مما يؤدي إلى نقل الحرارة بكفاءة.
صناعة الأغذية:تصفية الحليب ، تصفية الحليب والمشروبات ، تصفية النبيذ ، معالجة المياه الزجاجية ، CIP (التنظيف في المكان)
تسخين، عكس تناضح الماء.
التطبيق البحري:التبريد المركزي للمحركات الرئيسية أو المساعدة أو التوربينات، تبريد زيت التشحيم، إعادة تبريد المياه المدورة لتبريد أسطوانات التبريد، البستونات، فوهات الحقن، تبريد زيت Baoder،زيت الضاغط والزيوت المزينة الأخرى- تسخين زيت التشحيم وزيت الوقود الثقيل - تسخين مياه البحر من أجل إنتاج المياه العذبة - استرداد الحرارة - تبادل الحرارة لتكييف كابينات الركاب ومساحات البضائع
غيرها:تبريد زيت التوربين صناعة الكيماوي، التدفئة الحيّة، التبريد الحيّ، تسخين حمامات السباحة، التدفئة الشمسية
وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء
معتمدة من قبل ISO9001، CE، UL، WRAS، ROHS، CCS الخ
