شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE/UL |
| رقم الموديل: | سلسلة BH100 |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | USD 300-1000 per Unit |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | BH100 الصلب المقاوم للصدأ الصفيحة المبادل الحراري الصفيحة التيتانيوم غسيل الصفيحة المبادل الحراري لت | التطبيق: | تبادل الحرارة بين السائل والسائل |
|---|---|---|---|
| مواد الإطار: | الكربون الصلب | مادة لوحة: | الفولاذ المقاوم للصدأ، Ti |
| الغسيل: | نبر/EPDM/فيتون | القوة: | 300 - 800 كيلو واط |
| تطبيق عملي: | التدفئة CIP، هدأ النبيذ |

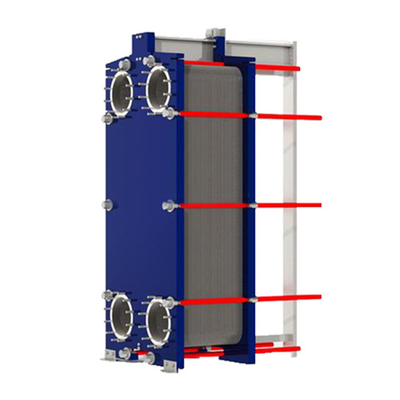

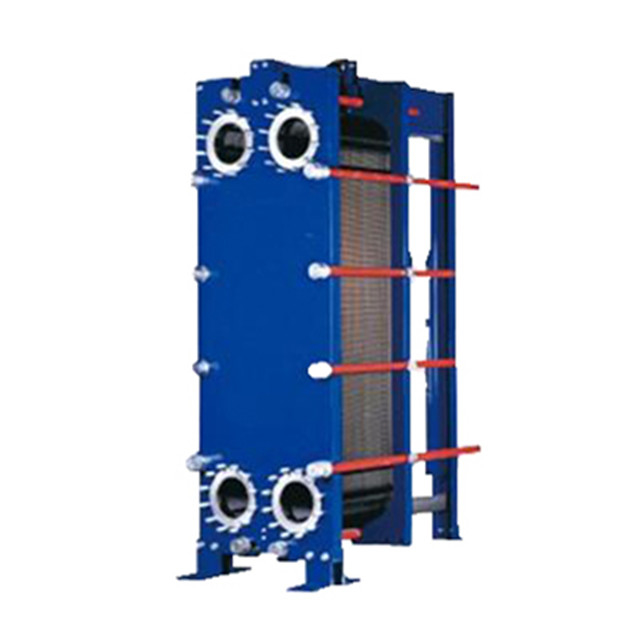

BH100 الصلب المقاوم للصدأ الصفيحة المبادل الحراري الصفيحة التيتانيوم غسيل الصفيحة المبادل الحراري لتبريد مياه البحر
مبادلة حرارة الصفيحة الصفيحة ، والمعروفة أيضًا باسم مبادلة حرارة الصفيحة ، هي جهاز فعال ومدمج لتبادل الحرارة.وهي تتكون من سلسلة من الألواح المتوازية التي يتم الاحتفاظ بها معًا بواسطة جهاز إمساك لتشكيل قناة مغلقة لتبادل الحرارةإن مبدأ عملها ينعكس بشكل رئيسي في تصميم الصفائح الفريدة لعملية نقل الحرارة.
جوهر مبادل الحرارة الصفيح هو صفائحه ، والتي عادة ما تكون مصنوعة من مادة مقاومة للتآكل ولديها أداء نقل حرارة جيد ، مثل الفولاذ المقاوم للصدأ أو سبيكة التيتانيوم.تم تصميم كل لوحة مع قناة التدفق بحيث يشكل السائل تدفقًا رقيقًا على شكل طبقة أثناء مرورهاعندما يتدفق سائلان من درجات حرارة مختلفة عبر هذه الألواح، يتم نقل الحرارة من السائل ذي درجة حرارة أعلى إلى السائل ذي درجة حرارة أقل.تحقيق تبادل الحرارة.
تصميم المبادل الحراري للصفائح يجعل السوائل معزولة تمامًا ، مما يمنع الخلط بين السوائل المختلفة ويضمن موثوقية العملية.بسبب بنيتها المدمجة وأداء نقل الحرارة الفعال، تم استخدام مبادلات الحرارة الصفيحة على نطاق واسع في العديد من المجالات، مثل التدفئة والتبريد واستعادة الحرارة الصناعية النفايات وهلم جرا.
في التشغيل الفعلي، ومزايا المبادل الحراري لوحة التماسيح واضحة جدا أيضا.صيانة المعدات بسيطة وسريعةفي الوقت نفسه، وبسبب أدائه فعالة لنقل الحرارة وخسارة مقاومة منخفضة، يتم تحسين كفاءة استخدام الطاقة بشكل كبير وتخفيض تكلفة التشغيل.
| النموذج | BH100B / BH100H | |
| إشارات متقاطعة | M10M، M10B | |
| الطول، H [ملم] | 1084 | 1084 |
| العرض، W [ملم] | 470 | 470 |
| الطول القياسي الدقيق، L [ملم] | 700 | 700 |
| الحد الأقصى للطول القياسي، L [ملم] | 2300 | 2300 |
| المسافة العمودية للميناء، VC [ملم] | 719 | 719 |
| المسافة الأفقية للميناء، HC [ملم] | 225 | 225 |
| الحرارة القصوى [°C] | 180 | 180 |
| ضغط أقصى [بارج] | 10 | 16 |
| حجم الشريط | DN100/4' | DN0100/4" |
| معدل تدفق الحد الأقصى [kg/s] | 50 | |
(القياس باللم، N يعني عدد اللوحات)
| مواد الصفائح | الأنواع السائلة المناسبة | ||
| الفولاذ المقاوم للصدأ (AISI304.316 الخ) | مياه نظيفة، مياه عادية، زيت للأكل، زيت معدني | ||
| (تاي، تاي-بي دي) | مياه البحر، المياه المالحة، المياه المعدنية | ||
| 20Cr، 18Ni، 6Mo (254SMO) | حمض الكبريت المخفف، محلول ماء عضوي | ||
| نـي | الصودا الكاوستية عالية الحرارة وتركيزها | ||
| هاستيلو (C276، D205، B2G) | التركيز حمض الكبريتيك، حمض الهيدروكلوريك، حمض الفوسفور | ||
| مادة الغسيل | درجة حرارة التشغيل | الأنواع السائلة المناسبة | |
| الـ NBR | -15~+135 درجة مئوية | الماء، مياه البحر، الزيت المعدني، المياه المالحة | |
| EPDM | -25~+180 درجة مئوية | الماء الساخن، البخار، الحمض، القلي | |
| F26 | -55~+230 درجة مئوية | الحمض والقلوية | |
| TPF | -0 ~ + 160 درجة مئوية | حمض مركز عالي، قليات، زيت عالي درجة الحرارة، بخار | |
تم استخدام مبادل الحرارة الصفيحة، مع تصميمها الفريد والأداء الفعال على نطاق واسع في مختلف المجالات الصناعية والمدنية.خفيفة الوزن وسهلة الصيانةمما يجعلها رائدة في تكنولوجيا نقل الحرارة الحديثة.
الميزة الكبرى لمبادل الحرارة الصفيحة الصفيحة هي كفاءتها العالية. بسبب تصميم الصفيحة الفريدة من نوعها، والسوائل الساخنة والباردة تتدفق في قناة تدفق صغيرة جدا،والذي يحسن بشكل كبير من كفاءة نقل الحرارةفي الوقت نفسه، بسبب حالة الاضطرابات في السائل، عملية نقل الحرارة هي أكثر كفاءة.
