شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE/UL |
| رقم الموديل: | سلسلة SH60 |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | USD 300-1000 per Unit |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | محول حرارة الصفيحات الصمامات من سلسلة SH60 10/16 بار 20kg/s لتسخين بخار HVAC | التطبيق: | تسخين بالبخار |
|---|---|---|---|
| مواد الإطار: | الكربون الصلب | مادة لوحة: | AISI 316L/304/ NI/TI |
| الغسيل: | نبر/EPDM/فيتون | نوع المبادل الحراري: | نوع الإطار واللوحة |

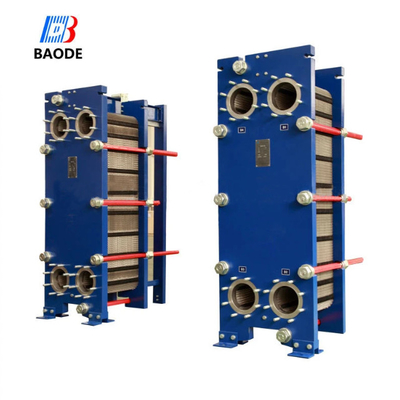

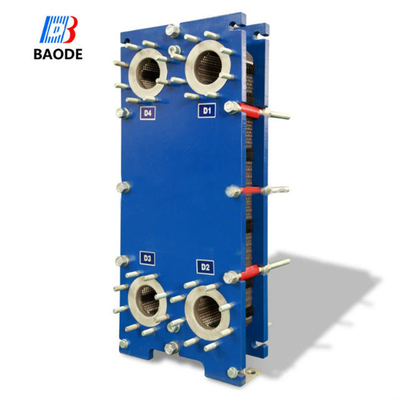

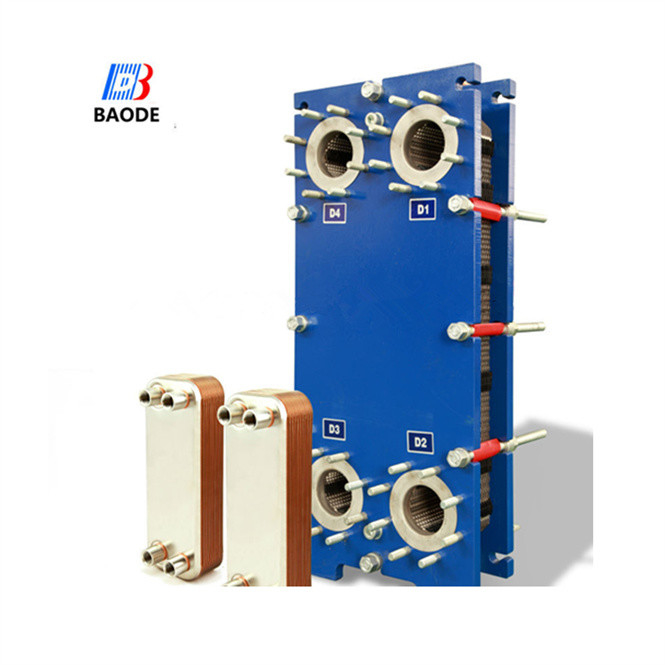

محول حرارة الصفيحات الصمامات من سلسلة SH60 10/16 بار 20kg/s لتسخين بخار HVAC
| النموذج | SH60 | |
| إشارات متقاطعة | TS6M | |
| الطول، H [ملم] | 704 | 704 |
| العرض، W [ملم] | 400 | 410 |
| الطول القياسي الدقيق، L [ملم] | 530 | 540 |
| الحد الأقصى للطول القياسي، L [ملم] | 1430 | 1440 |
| المسافة العمودية للميناء، VC [ملم] | 380 | 380 |
| المسافة الأفقية للميناء، HC [ملم] | 203 | 203 |
| الحرارة القصوى [°C] | 180 | 180 |
| ضغط أقصى [بارج] | 16 | 20.6 |
| حجم الشريط | DN65/2' | DN65/2' |
| معدل تدفق الحد الأقصى [kg/s] | 20 | |
(القياس باللم، N يعني عدد اللوحات)
| مواد الصفائح | الأنواع السائلة المناسبة | ||
| الفولاذ المقاوم للصدأ (AISI304.316 الخ) | مياه نظيفة، مياه عادية، زيت للأكل، زيت معدني | ||
| (تاي، تاي-بي دي) | مياه البحر، المياه المالحة، المياه المعدنية | ||
| 20Cr، 18Ni، 6Mo (254SMO) | حمض الكبريت المخفف، محلول ماء عضوي | ||
| نـي | الصودا الكاوستية عالية الحرارة وتركيزها | ||
| هاستيلو (C276، D205، B2G) | التركيز حمض الكبريتيك، حمض الهيدروكلوريك، حمض الفوسفور | ||
| مادة الغسيل | درجة حرارة التشغيل | الأنواع السائلة المناسبة | |
| الـ NBR | -15~+135 درجة مئوية | الماء، مياه البحر، الزيت المعدني، المياه المالحة | |
| EPDM | -25~+180 درجة مئوية | الماء الساخن، البخار، الحمض، القلي | |
| F26 | -55~+230 درجة مئوية | الحمض والقلوية | |
| TPF | -0 ~ + 160 درجة مئوية | حمض مركز عالي، قليات، زيت عالي درجة الحرارة، بخار | |
إطار باود ومبادل الحرارة الصفيحة هي العلامة التجارية الصينية رقم 1 في صناعة مبادل الحرارة الصفيحة.المبادل الحراري لوحة يتكون من حزمة من الألواح المعدنية المموجة مع فتحات لمرور السوائل اثنين بينها سوف يحدث نقل الحرارةيتم تجميع حزمة الصفائح بين لوحة إطار ثابتة ولوحة ضغط متنقلة وتضغط بواسطة المسامير الشديدة.يتم تجهيز الألواح مع غطاء الذي يغلق القناة بين الألواح ويوجيه السوائل في قنوات بديلةيتم تحديد عدد الألواح من قبل معدل تدفق، والخصائص الفيزيائية للسيالات، وانخفاض الضغط وبرنامج درجة الحرارة.تساعد الموجات الصفيحة على اضطرابات السوائل وتدعم الصفائح ضد الضغط التفاضلييتم تعليق لوحة الإطار ولوحة الضغط من شريط حمل أعلى ويقع بواسطة شريط توجيه أدناه ، وكلاهما مثبت على عمود دعم.توجد الاتصالات في لوحة الإطار أو، إذا كان أي من السوائل أو كلاهما يمر أكثر من مرور واحد داخل الوحدة ، في الإطار والصفائح الضغطية.
مبدأ العمل
يتم تشكيل قنوات بين الصفائح ويتم ترتيب منافذ الزوايا بحيث تتدفق الوسائط الثنائية عبر قنوات بديلة. يتم نقل الحرارة عبر الصفيحة بين القنوات،ويتم تقييم التدفق الكامل ضد التيار للحصول على أعلى كفاءة ممكنةيمنح التموج من الألواح الممر بين الألواح، يدعم كل لوحة ضد الواحدة المجاورة ويزيد من الاضطرابات، مما يؤدي إلى نقل الحرارة بكفاءة.
وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء
اتصل شخص: Qi
الهاتف :: 860510-86020200-812
