شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE/UL |
| رقم الموديل: | سلسلة BH30B |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | USD 150-200 per Unit |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | الصفيحة الصلبة AISI316 الصفائح NBR الصفيحة الصلبة لصناعة الأغذية | التطبيق: | صناعة الأغذية، تسخين CIP |
|---|---|---|---|
| مواد الإطار: | الكربون الصلب | مواد اللوحات: | الفولاذ المقاوم للصدأ AISI316, 304, TI, NI |
| الغسيل: | نبر/EPDM/فيتون |
الصفيحة الصلبة AISI316 الصفائح NBR الصفيحة الصلبة لصناعة الأغذية
| النموذج | BH30B |
| إشارات متقاطعة | M3 |
| الطول، H [ملم] | 480 |
| العرض، W [ملم] | 180 |
| الطول القياسي الدقيق، L [ملم] | 400 |
| الحد الأقصى للطول القياسي، L [ملم] | 650 |
| المسافة العمودية للميناء، VC [ملم] | 357 |
| المسافة الأفقية للميناء، HC [ملم] | 60 |
| الحرارة القصوى [°C] | 180 |
| ضغط أقصى [بارج] | 16 |
| حجم الشريط | أنبوب 1 1/4 " |
| معدل تدفق الحد الأقصى [kg/s] | 4 |
(القياس باللم، N يعني عدد اللوحات)
| مواد الصفائح | الأنواع السائلة المناسبة | ||
| الفولاذ المقاوم للصدأ (AISI304.316 الخ) | مياه نظيفة، مياه عادية، زيت للأكل، زيت معدني | ||
| (تاي، تاي-بي دي) | مياه البحر، المياه المالحة، المياه المعدنية | ||
| 20Cr، 18Ni، 6Mo (254SMO) | حمض الكبريت المخفف، محلول ماء عضوي | ||
| نـي | الصودا الكاوستية عالية الحرارة وتركيزها | ||
| هاستيلو (C276، D205، B2G) | التركيز حمض الكبريتيك، حمض الهيدروكلوريك، حمض الفوسفور | ||
| مادة الغسيل | درجة حرارة التشغيل | الأنواع السائلة المناسبة | |
| الـ NBR | -15~+135 درجة مئوية | الماء، مياه البحر، الزيت المعدني، المياه المالحة | |
| EPDM | -25~+180 درجة مئوية | الماء الساخن، البخار، الحمض، القلي | |
| F26 | -55~+230 درجة مئوية | الحمض والقلوية | |
| TPF | -0 ~ + 160 درجة مئوية | حمض مركز عالي، قليات، زيت عالي درجة الحرارة، بخار | |
التصميم القياسي

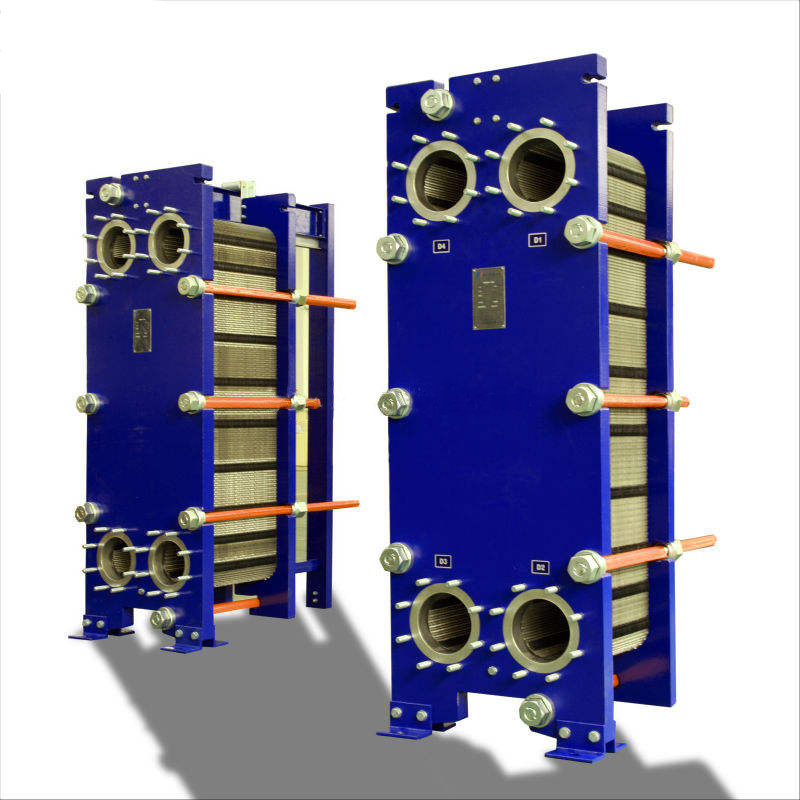

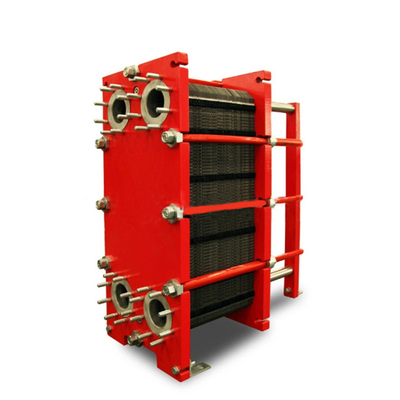

المبادل الحراري لوحة يتكون من حزمة من الألواح المعدنية المموجة مع فتحات لمرور السوائل اثنين
بينها سيتم نقل الحرارة. يتم تجميع حزمة الصفائح بين لوحة إطار ثابتة ولوحة ضغط متحركة وتضغط بواسطة المسامير الشديدة.يتم تجهيز الألواح مع غطاء الذي يغلق قناة التداخل ويوجيه السوائل في قنوات بديلةيتم تحديد عدد الألواح من قبل معدل تدفق، والخصائص الفيزيائية للسيالات، وانخفاض الضغط وبرنامج درجة الحرارة.
تساعد التموجات الصفائح على اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار واللوحة الضغط من شريط تحمل العلوي ويقع بواسطة شريط توجيه السفلي، وكلاهما مثبت على عمود دعم. توجد الاتصالات في لوحة الإطار أو ، إذا كان أي من السوائل أو كليهما يمر أكثر من مرور واحد داخل الوحدة ، في الإطار واللوحات الضغطية.
القدرات النموذجية
معدل تدفق السائل
مسموح به حتى 16 كجم/ثانية (250 جرام/ثانية) ، حسب الوسائط
انخفاض الضغط وبرنامج الحرارة
تسخين المياه بالبخار
300 إلى 800 كيلوواط
مبدأ العمل
يتم تشكيل قنوات بين الصفائح ويتم ترتيب منافذ الزوايا بحيث تتدفق الوسائط اثنين من خلال قنوات بديلة. يتم نقل الحرارة من خلال اللوحة بين القنوات،ويتم إنشاء تدفق كامل ضد التيار للحصول على أعلى كفاءة ممكنةيمنح التموج من الألواح الممر بين الألواح، يدعم كل لوحة ضد الواحدة المجاورة ويزيد من الاضطرابات، مما يؤدي إلى نقل الحرارة بكفاءة.
مزايا مبادلة الحرارة الصفيحة غسيل Baode
*أقل مساحة& أكثر كفاءة
باودصفيحة الغسيلمبادلة الحرارةمع التصاميم المدمجة أنها تحتاج فقط 22~50٪ مساحة أقل في النظام من مقارنة مع محول الحرارة القشرة والأنبوب.تحتاج فقط مضخات أصغر التي سوف تستهلك طاقة أقل.
*ست مرات أكثر كفاءة من مقايض الحرارة القشري والأنبوبي.
مقارنة مع مبادلة الحرارة أنبوب-قشرة، باودغطاءمبادلة حرارة لوحة/مبادلة حرارة الإطار والصفائحيوفر كفاءة نقل الحرارة تصل إلى ست مرات نمط الصفائح المموجة الخاص يخلق مستوى عال من الاضطراباتفي تركيبة مع حجم السائل المنخفض وقيم نقل الحرارة العاليةهذا يجعل من السهل التحكم في تسخين أو تبريد فعالة.
* صيانة سهلة
عندما يكون التنظيف ضرورياًمبادلة حرارة لوحة الصلبةيمكن فتحها بسهولة، مما يمنح الوصول إلى أسطح اللوحات، استخدام الماء الضغط أو سائل معين لتنظيف.
