شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| رقم الموديل: | سلسلة BL30 |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | USD 50-1000per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | مبادلة حرارة ذات كفاءة عالية من نوع الصفيحة المقاومة للتبريد أجزاء المبرد السائل | التطبيق الرئيسي: | جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي |
|---|---|---|---|
| مادة لحام: | النحاس | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

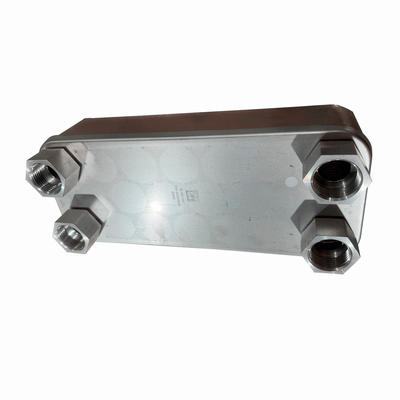

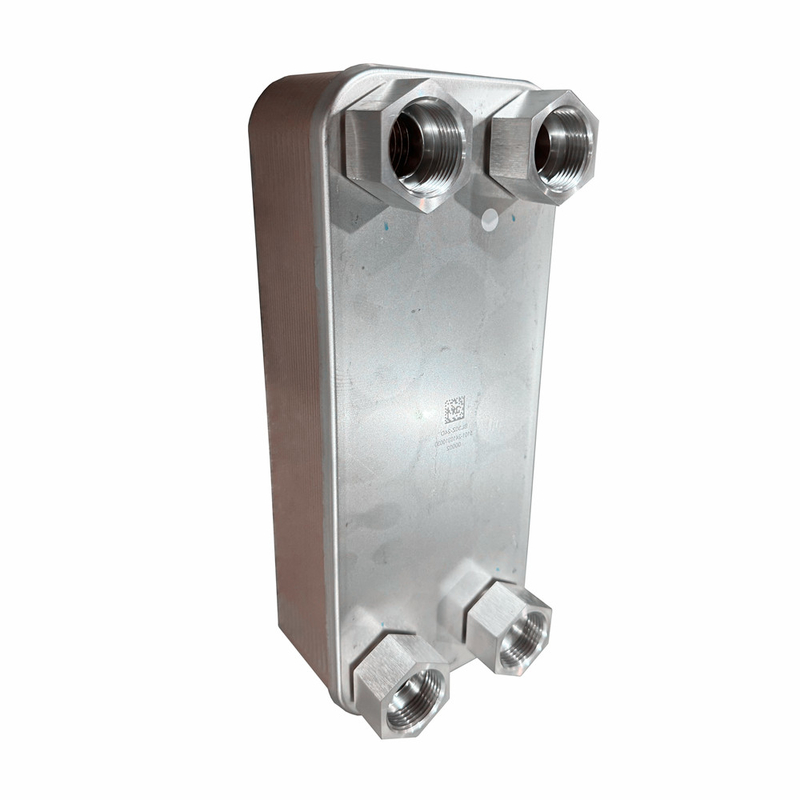

مبادلة حرارة ذات كفاءة عالية من نوع الصفيحة المقاومة للتبريد أجزاء المبرد السائل
وصف المنتج
مبدأ وتطبيق مبادلة الحرارة للصفائح المقاومة
1لمحة عامة عن المبدأ
المبادلة الحرارية للصفائح المقاومة هي معدات فعالة لتبادل الحرارة ، ومبدأها الأساسي هو استخدام سلسلة من الصفائح المعدنية تتكون من قناة التدفق ،بحيث اثنين أو أكثر من السوائل في الصفيحة تبادل الحرارةتكنولوجيا الحرارة هي لملء الفجوة المشتركة بعد ذوبان المعدن الحرارة لتحقيق اتصال صلب بين المعادن.تكنولوجيا لحام الإبرة تضمن ضيقة وقوة الهيكل للصفائح وتوفر بيئة ثابتة لتبادل الحرارة للسائل.
2هيكل الصفائح وخصائصها
تتكون أجهزة تبادل الحرارة الصفيحة من سلسلة من الألواح المعدنية المموجة المتداخلة ، وتشكل قناة تدفق رقيقة ومتساوية بين الألواح. وتشمل خصائصها بنية مضغوطة ،كفاءة عالية في نقل الحرارة، مساحة صغيرة، وصيانة سهلة للوزن وهلم جرا. بالإضافة إلى ذلك، المبادل الحراري الصفيحة لديها أيضا مزايا القدرة على التكيف القوية، وسهولة التوسع والجمع المرن،والتي يمكن أن تلبي احتياجات تبادل الحرارة في مناسبات وعمليات مختلفة.
3مبدأ عملية التوصيل
في عملية التسليح ، يتم إذابة معدن التعبئة وملء الفجوة بين الألواح ، ويدخل إلى الفجوة المشتركة من خلال العمل الشعري لتشكيل الاتصال بين المعادن.تتطلب عملية الحرارة التحامية تحكمًا صارمًا في المعلمات مثل درجة حرارة الحرارة، الوقت وقوة الجرافيت لضمان أن يتم إذابة معدن ملء الحرارة بشكل كامل وتشكيل مرفق جيد.ويمكن أن تتحمل التغيرات في الضغط ودرجة الحرارة الناتجة أثناء عملية العمل.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
BL1
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
