أفضل سعر محرك الفولاذ المقاوم للصدأ المبرد بالماء

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	Baode
إصدار الشهادات:	CCS/UL/CE
Model Number:	BL30 series

شروط الدفع والشحن:

Minimum Order Quantity:	5 Units
الأسعار:	USD 200-500per Units
Packaging Details:	Plywood Box
Delivery Time:	14-18 working days
Payment Terms:	T/T
Supply Ability:	1000 Units per month

مفصلة وصف المنتج

Product name:	Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger	Main application:	Industry heating, HVAC&R
Brazing material:	Copper	Oil cooler type:	Copper brazed plate heat exchanger

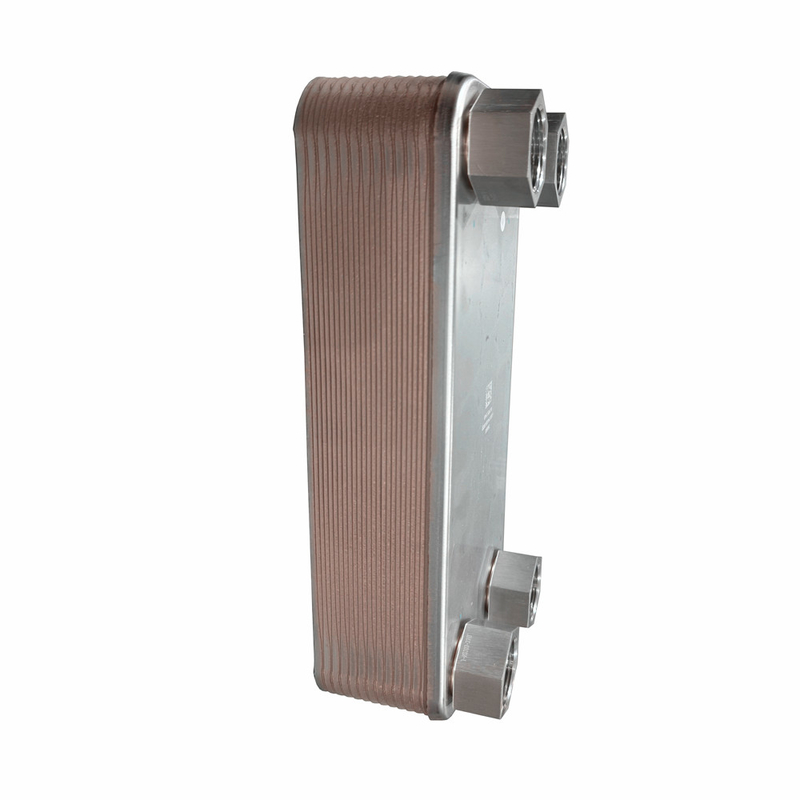

أفضل سعر محرك الفولاذ المقاوم للصدأ المبرد بالماء

مبدأ العمل

المبادل الحراري للصفائح المقاومة هو معدات تبادل حرارة شائعة الاستخدام ، ومبدأ عملها كما يلي:
1نظرة عامة على المبادئ
المبادل الحراري للصفائح المقاومة يتكون من سلسلة من الصفائح المعدنية المتوازية ، يتم توصيل الصفائح بتكنولوجيا المقاومة ، يتدفق السائل بالتناوب بين الصفيحة والصفيحة ،ويتم نقل الحرارة مباشرة من خلال سطح اللوحة لتحقيق نقل الحرارة.
2تدفق السوائل
أثناء عملية العمل ، تدخل السوائل الباردة والساخنة من خلال جوانب مختلفة من مبادل الحرارة الصفيح ، يسمى الجانب الساخن والجانب البارد ، على التوالي ،السائل الساخن عادة ما يكون سائلًا عالي الحرارة (مثل الماء الساخن)، البخار ، الخ) والسائل البارد عادة ما يكون سائلًا منخفض الحرارة (مثل الماء البارد ، سائل التبريد ، الخ).
3نقل الحرارة
يتدفق السائل الساخن بين الصفائح على الجانب الساخن، ونقل الحرارة إلى الصفيحة، والتي بعد ذلك تنتقل الحرارة من خلال سطح الصفيحة إلى السائل البارد.السائل البارد يتدفق بين الصفائح على الجانب البارد، يمتص الحرارة لنقل الحرارة من السائل الساخن إلى السائل البارد. وبهذه الطريقة ، تنخفض درجة حرارة السائل الساخن وترتفع درجة حرارة السائل البارد.

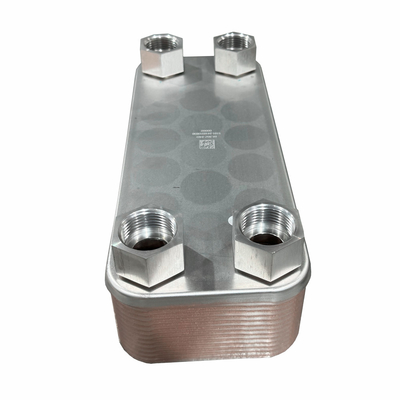

أفضل سعر محرك الفولاذ المقاوم للصدأ المبرد بالماء 0

النموذج	BL26
عرض، A [ملم]	111
الارتفاع، B [ملم]	310
الطول، E [ملم]	10+2.36n
المسافة الأفقية للميناء، C [ملم]	50
المسافة العمودية للميناء، D [ملم]	250
ضغط أقصى [Mpa]	3
معدل تدفق الحد الأقصى [M3/h]	8.1
الوزن [كيلوغرام]	1.3 + 0.12n

النموذج

النموذج	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملم]	78	76	111	124	111	191
الارتفاع، B [ملم]	206	310	310	304	525	616
الطول، E [ملم]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10 + 2.35n	11 + 2.35n
المسافة الأفقية للميناء، C [ملم]	42	42	50	70	50	92
المسافة العمودية للميناء، D [ملم]	172	282	250	250	466	519
ضغط أقصى [Mpa]	3	3	3	ثلاثة أرباع5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	3.6	3.6	8.1	8.1	12.7	39
الوزن [كيلوغرام]	0.6+0.06n	1.0+0.08n	1.3 + 0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

النموذج	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملم]	246	307	321	429	248	322
الارتفاع، B [ملم]	528	696	738	1398	495	739
الطول، E [ملم]	13+2.36n	13 + 2.75n	13+2.7n	22+2.78n	10 + 2.15n	13 + 2.55n
المسافة الأفقية للميناء، C [ملم]	174	179	188	220	157	205.2
المسافة العمودية للميناء، D [ملم]	456	567	603	1190	405	631
ضغط أقصى [Mpa]	3	3	2.1	1.5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	42	100	100	300	42	100
الوزن [كيلوغرام]	7.2 + 0.52n	12.5 + 0.72n	13 + 0.75n	31.8+1.73n	6.5 + 0.37n	13+0.78n
