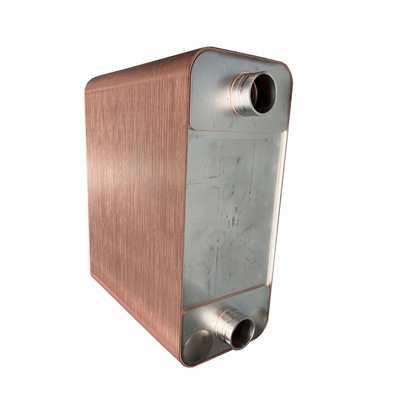

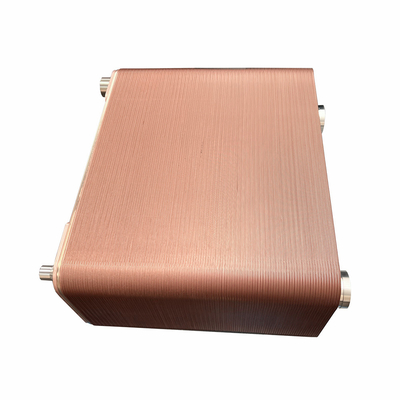

المبادل الحراري الصفيحة المقاوم للصدأ أفضل سعر للمحرك المقدمة المبرد بالماء

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Baode
إصدار الشهادات:	CCS/UL/CE
رقم الموديل:	سلسلة BL210

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 وحدة
الأسعار:	USD 50-1000per Units
تفاصيل التغليف:	مربع الخشب الرقائقي
وقت التسليم:	14-18 يوم عمل
شروط الدفع:	T/T
القدرة على العرض:	1000 وحدة شهريا

مفصلة وصف المنتج

اسم المنتج:	المبادل الحراري الصفيحة المقاوم للصدأ أفضل سعر للمحرك المقدمة المبرد بالماء	التطبيق الرئيسي:	جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي
مادة لحام:	النحاس	نوع مبرد الزيت:	مبادل حراري لوحة نحاسية

المبادل الحراري الصفيحة المقاوم للصدأ أفضل سعر للمحرك المقدمة المبرد بالماء

وصف المنتج

المبادلة الحرارية للصفائح المقاومة لها مزايا عدم وجود غسيل ، لا تسرب ، وزن خفيف ، حجم صغير ، سعر منخفض ، تفكيك وتركيب سهل ، وكفاءة نقل الحرارة العالية.الهيكل مناسب للبخار، الماء أو سوائل العملية ويمكن استخدامها مع اختلاف درجة الحرارة الحد الأدنى بين السوائل.

كيفية منع التوتر غير المتساوي من صفيحة محول الحرارة الحديدية حزمة أنبوب؟
يتم تصنيع مبادلات الحرارة للصفائح المشددة من عدد من الأوراق المموجة المسطحة المنظمة على فترات متوافقة ، والتي يتم إغلاقها بأدوات الغسيل وتتداخل مع الإطار ومسامير الضغط.الثقوب الرابعة الزاوية لللوحة والضغط تشكل أنبوب توزيع السوائل وأنبوب جمع، ويتم فصل السوائل الساخنة والباردة بشكل معقول في قنوات التدفق على جانبي كل صفيحة لتدفق من خلال الصفيحة لتبادل الحرارة.

أولاً، وضع عقدة رفع مبادل الحرارة الصفيحة المقاومة بحيث أن الزلقة من مبادل الحرارة في وضع التوتر (والاتجاه الرأسي) ،تحمل جاذبية المبادل الحراري، وتجنب الضغط المباشر على حزمة الأنابيب، وتجنب حفرة الخدش الغلاف. ثانيا، في عملية رفع لوحة وغلاف مبادل الحرارة،يجب الحفاظ على مستوى أذن الموقع في نفس الوقت، بحيث لا يتم ضغط حزمة الأنبوب رأسياً. في مبادلات الحرارة الصفيحة المطاطية ، هناك طريقتان رئيسيتان لنقل الحرارة: التوصيل والتصريف.ينقل السائل الساخن الحرارة إلى جانب واحد من جدار الأنبوب من خلال الحمل، ومن ثم ينقل الحرارة من جانب إلى آخر من خلال التوصيل، والجانب الآخر من جدار الأنبوب ينقل الحرارة إلى السائل البارد من خلال الحمل الحراري،وبالتالي إكمال عملية نقل الحرارة من مبادل الحرارة.

المبادل الحراري الصفيحة المقاوم للصدأ أفضل سعر للمحرك المقدمة المبرد بالماء 0

النموذج	BL26
عرض، A [ملم]	111
الارتفاع، B [ملم]	310
الطول، E [ملم]	10+2.36n
المسافة الأفقية للميناء، C [ملم]	50
المسافة العمودية للميناء، D [ملم]	250
ضغط أقصى [Mpa]	3
معدل تدفق الحد الأقصى [M3/h]	8.1
الوزن [كيلوغرام]	1.3 + 0.12n

النموذج

BL1

النموذج	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملم]	78	76	111	124	111	191
الارتفاع، B [ملم]	206	310	310	304	525	616
الطول، E [ملم]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10 + 2.35n	11 + 2.35n
المسافة الأفقية للميناء، C [ملم]	42	42	50	70	50	92
المسافة العمودية للميناء، D [ملم]	172	282	250	250	466	519
ضغط أقصى [Mpa]	3	3	3	ثلاثة أرباع5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	3.6	3.6	8.1	8.1	12.7	39
الوزن [كيلوغرام]	0.6+0.06n	1.0+0.08n	1.3 + 0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

النموذج	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملم]	246	307	321	429	248	322
الارتفاع، B [ملم]	528	696	738	1398	495	739
الطول، E [ملم]	13+2.36n	13 + 2.75n	13+2.7n	22+2.78n	10 + 2.15n	13 + 2.55n
المسافة الأفقية للميناء، C [ملم]	174	179	188	220	157	205.2
المسافة العمودية للميناء، D [ملم]	456	567	603	1190	405	631
ضغط أقصى [Mpa]	3	3	2.1	1.5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	42	100	100	300	42	100
الوزن [كيلوغرام]	7.2 + 0.52n	12.5 + 0.72n	13 + 0.75n	31.8+1.73n	6.5 + 0.37n	13+0.78n
