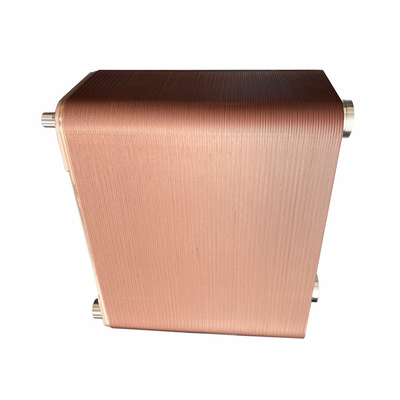

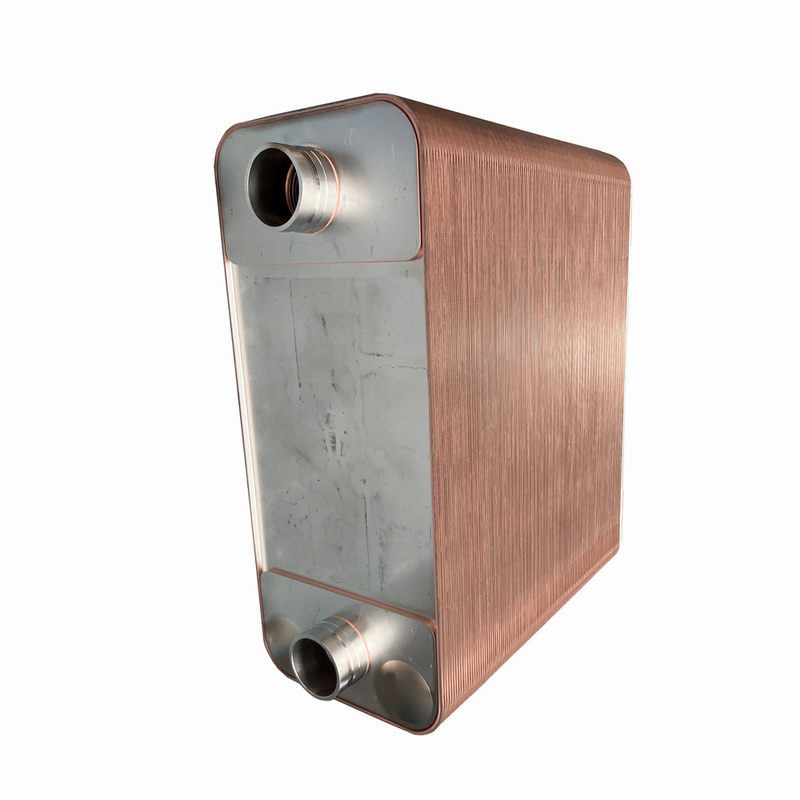

مبادلة حرارة الصلب المقاوم للصدأ الصغيرة ذات الكفاءة العالية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Baode
إصدار الشهادات:	CCS/UL/CE
رقم الموديل:	سلسلة BL210

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 وحدة
الأسعار:	USD 50-1000per Units
تفاصيل التغليف:	مربع الخشب الرقائقي
وقت التسليم:	14-18 يوم عمل
شروط الدفع:	T/T
القدرة على العرض:	1000 وحدة شهريا

مفصلة وصف المنتج

اسم المنتج:	مبادلة حرارة الصلب المقاوم للصدأ الصغيرة ذات الكفاءة العالية	التطبيق الرئيسي:	جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي
مادة لحام:	النحاس	نوع مبرد الزيت:	مبادل حراري لوحة نحاسية

مبادلة حرارة الصلب المقاوم للصدأ الصغيرة ذات الكفاءة العالية

وصف المنتج

مبدأ العمل
يتكون المبادل الحراري للصفائح المطاطية من سلسلة من لوحات الفولاذ المقاوم للصدأ المنحدرة والملتوية. كما هو موضح في الشكل أدناه ، يتم تدوير صفائح مجاورة بمقدار 180 درجة لتشكيل قناة ،ثم يتم استخدام النحاس النقي أو النيكل كمعدن ملء للصلب في فرن الصلب الفراغ للصلب الصلب الصلبيتم تشكيل قناة بين الألواح، وتوزيع الثقوب الزاوية على الزوايا يجعل وسائط اثنين تتناوب في القناة.عدد كبير من نقاط الاتصال توفر قوة ميكانيكية جيدةيتم إغلاق نقاط الاتصال والحواف بواسطة اللحام النحاسي لضمان العزل الكامل بين الجانبين من وسائل الإعلام والعالم الخارجي.

خصائص نقل الحرارة
1هيكل مضغوط وسهل التثبيت
2وزن خفيف، يعادل فقط 20 ~ 30٪ من محول الحرارة الغلاف والأنبوب
3متينة، يمكن أن تتحمل درجات الحرارة والضغط العالي
4انخفاض معدل التلوث، والاضطرابات العالية تقلل من معدل التلوث، وبالتالي تقليل عدد التنظيف
5كفاءة عالية في نقل الحرارة، واستهلاك أقل للمياه

مجال التطبيق
صناعة الورق النسيجي: استغلال حرارة النفايات من غازات النفايات والنفايات السائلة
الصناعة الكيميائية: عمليات التدفئة والتبريد والتبخر والتكثيف
صناعة الطاقة: كمبرد زيت المحولات، ومبرد زيت التوربينات
الصناعة المعدنية: مثل طاحونة التصنيع ، آلة الصب المستمرة ، مولد الأكسجين ، تبريد زيت التشحيم ، تبريد المياه الدائرة
التدفئة المركزية الإقليمية: مبادلة حرارة تسخين المياه بالبخار، محطة تسخين حرارة متوسطة، محطة تسخين المياه الثانوية
التبريد وتكييف الهواء وصناعة HVAC مثل البخّار، المكثف، سوبر سوبر غاز، سوبر سوبر سوبر سوبر سوبر سوبر سوبر سوبر سوبر سوبر، مجدد، الخ

مبادلة حرارة الصلب المقاوم للصدأ الصغيرة ذات الكفاءة العالية 0

النموذج	BL26
عرض، A [ملم]	111
الارتفاع، B [ملم]	310
الطول، E [ملم]	10+2.36n
المسافة الأفقية للميناء، C [ملم]	50
المسافة العمودية للميناء، D [ملم]	250
ضغط أقصى [Mpa]	3
معدل تدفق الحد الأقصى [M3/h]	8.1
الوزن [كيلوغرام]	1.3 + 0.12n

النموذج

BL1

النموذج	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملم]	78	76	111	124	111	191
الارتفاع، B [ملم]	206	310	310	304	525	616
الطول، E [ملم]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10 + 2.35n	11 + 2.35n
المسافة الأفقية للميناء، C [ملم]	42	42	50	70	50	92
المسافة العمودية للميناء، D [ملم]	172	282	250	250	466	519
ضغط أقصى [Mpa]	3	3	3	ثلاثة أرباع5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	3.6	3.6	8.1	8.1	12.7	39
الوزن [كيلوغرام]	0.6+0.06n	1.0+0.08n	1.3 + 0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

النموذج	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملم]	246	307	321	429	248	322
الارتفاع، B [ملم]	528	696	738	1398	495	739
الطول، E [ملم]	13+2.36n	13 + 2.75n	13+2.7n	22+2.78n	10 + 2.15n	13 + 2.55n
المسافة الأفقية للميناء، C [ملم]	174	179	188	220	157	205.2
المسافة العمودية للميناء، D [ملم]	456	567	603	1190	405	631
ضغط أقصى [Mpa]	3	3	2.1	1.5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	42	100	100	300	42	100
الوزن [كيلوغرام]	7.2 + 0.52n	12.5 + 0.72n	13 + 0.75n	31.8+1.73n	6.5 + 0.37n	13+0.78n
