شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| رقم الموديل: | سلسلة HBL95 |
| الحد الأدنى لكمية: | 15 وحدة |
|---|---|
| الأسعار: | USD 50-1000per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | الطلبية عالية الجودة الصفيحة المقاومة بخار-ماء تسخين مبادلة حرارة نبات البيرة المبردة الفولاذ المقاو | التطبيق الرئيسي: | جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي |
|---|---|---|---|
| مادة لحام: | النحاس | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

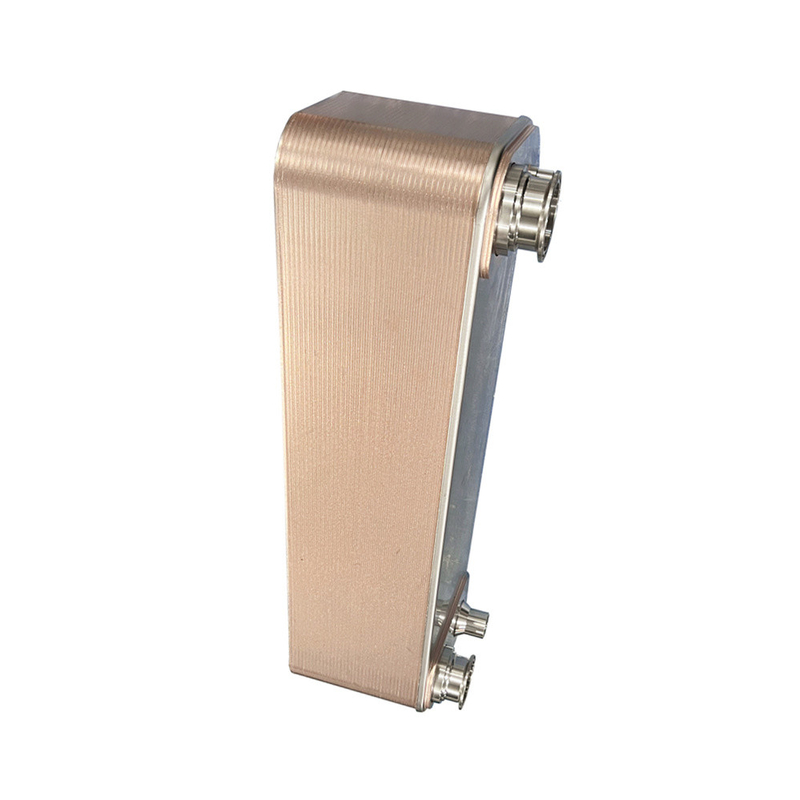

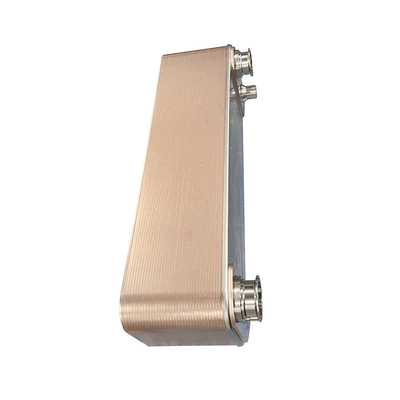

الطلبية عالية الجودة الصفيحة المقاومة بخار-ماء تسخين مبادلة حرارة نبات البيرة المبردة الفولاذ المقاوم للصدأ مبادلة حرارة
وصف المنتج
مبدأ العمل
إن ربط لوحات الفولاذ المقاوم للصدأ معًا يزيل الحاجة إلى غطاء الختممادة الحرارة تغلق الحزمةالمبادلات الحرارية المتداولة من Baode متداولة في جميع نقاط الاتصال، مما يضمن كفاءة نقل الحرارة المثلى ومقاومة الضغط. تم تصميم الألواح لتحقيق أطول فترات حياة ممكنة.بما أن جميع المواد تقريباً تستخدم لنقل الحرارة، المبادل الحراري للصفائح المقاومة هو حجم ضيق للغاية وله وزن منخفض وحجم احتجاز منخفض.يتكون BPH (مبادل حرارة الصفائح المطاطية) من صفائح من الفولاذ المقاوم للصدأ المموجة الرقيقة التي يتم تخزينها معًا تحت الفراغ باستخدام النحاس كمادة للطاقةيمكن استخدام وحدات الحرارة النحاسية للعديد من التطبيقات. للاستخدامات الغذائية والتطبيقات التي تنطوي على السوائل العدوانية، يتم طلب وحدات الحرارة النيكل.
الهيكل الداخلي لمبادل الحرارة الصفيح يتكون من مجموعة الصفيحة والقشرة.
1مجموعة الصفائح: الجزء الأساسي من مبادل الحرارة الصفائح هو مجموعة الصفائح، والتي تتكون من سلسلة من الصفائح المعدنية موازية للقشرة.كل لوحة من مجموعة اللوحات لديها حافة مغلقة وحافة مفتوحةهناك فجوة معينة بين الصفائح، وتشكيل قناة نقل الحرارة.
2الغلاف: الغلاف هو غلاف مجموعة الصفائح المحيطة ، والتي تحتوي على مكونات هيكلية مثل المنحرف ، وخط أنابيب المدخلات والمخارج وموزع السوائل ،تستخدم لتوجيه وتوزيع تدفق السائل
3الختم: الختم هو جزء يلعب دور الختم في الواجهة بين مجموعة اللوحة والقشرة ، ويضمن أن الوسط الحراري لن يتسرب عن طريق ضغط وتثبيت مجموعة اللوحة.
في عملية ، تتدفق مواد اثنين من خلال مدخل ومخرج مبادل الحرارة الصفيحة على التوالي ، وتشكل تبادلًا حراريًا بين مجموعات الصفائح ، وبالتالي تحقيق نقل الحرارة.يدخل السائل إلى الغطاء من خلال جهاز التحكم في تدفق السائلفي كل قناة، ينقل السائل الحرارة إلى السائل المعاكس خلال عملية تبادل حرارة على سطح اللوحة.يتم بعد ذلك تفريغ الحرارة من خلال جهاز التحكم والأنابيب الخروجيتم تكرار هذه الدورة لتحقيق هدف نقل الحرارة.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
BL1
التطبيق
تسخين مياه حمامات السباحة بسيط وقوي
موثوقة للغاية، Baode الصفائح المتداولة الحرارة مصممة لإعادة تسخين بكفاءة
والحفاظ على درجة حرارة المياه في حمامات السباحة من جميع
الأبعاد والقدرات من مصدر الحرارة الأولية مثل
الغلاية، النظام الشمسي، مضخة الحرارة الخ
التصميم القياسي
وحدة معبأة كاملة بما في ذلك:
مبادلة حرارة صفيحة من الفولاذ المقاوم للصدأ، للعمل مع مياه البحر أو المياه القابلة للتآكل قليلاً (العلاج باليني،
مياه الينابيع الحرارية).
المواد القياسية
لوحات الغطاء: الفولاذ المقاوم للصدأ AISI 316
الاتصالات: الفولاذ المقاوم للصدأ AISI 316
لوحات: الفولاذ المقاوم للصدأ AISI 316
مادة التسليح: النحاس
التفاصيل المطلوبة للاقتراح
لتمكين ممثل باود من تقديم عرض عرض محدد، يجب أن تصاحب الاستفسارات التفاصيل التالية:
معدل التدفق أو الحرارة المطلوبة
برنامج الحرارة
الخصائص الفيزيائية للسوائل المعنية
ضغط العمل المطلوب
الحد الأقصى للسقوط في الضغط
وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
