محول حرارة الصفائح المقاومة للتسخين حماية البيئة المياه للمنزل والصناعة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Baode
إصدار الشهادات:	CCS/UL/CE
رقم الموديل:	سلسلة HBL95

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 وحدة
الأسعار:	USD 50-1000per Units
تفاصيل التغليف:	مربع الخشب الرقائقي
وقت التسليم:	14-18 يوم عمل
شروط الدفع:	T/T
القدرة على العرض:	1000 وحدة شهريا

مفصلة وصف المنتج

اسم المنتج:	محول حرارة الصفائح المقاومة للتسخين حماية البيئة المياه للمنزل والصناعة	التطبيق الرئيسي:	جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي
مادة لحام:	النحاس	نوع مبرد الزيت:	مبادل حراري لوحة نحاسية

محول حرارة الصفائح المقاومة للتسخين حماية البيئة المياه للمنزل والصناعة

وصف المنتج

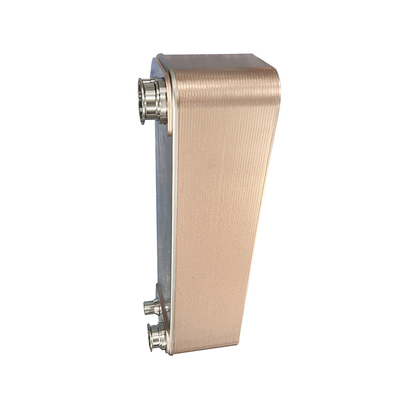

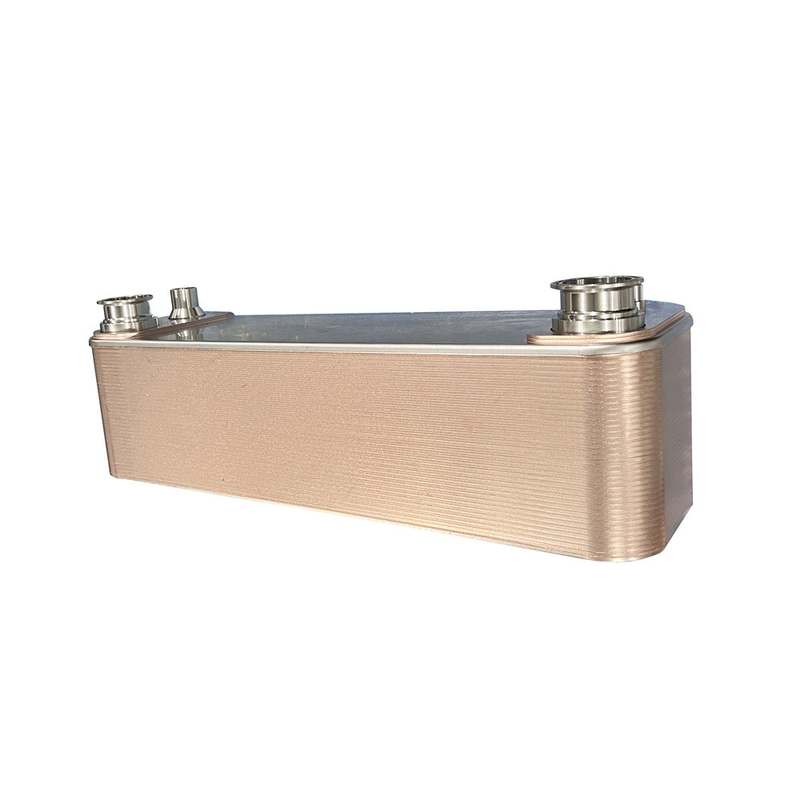

مبادل الحرارة للصفائح المقاومة هو مبادل حرارة للصفائح المصنوع عن طريق تقويم الألواح المموجة المجاورة من الفولاذ المقاوم للصدأ في فرن تقويم فراغ باستخدام النحاس النقي (أو النيكل) كمعدن ملء.يتم تشكيل القناة بين الصفائح، توزيع فتحة الزاوية على الزاوية يجعل وسائط اثنين تدفق بالتناوب في القناة، وعدد نقاط الاتصال يوفر تأكيد ميكانيكي جيد،نقطة الاتصال والحافة محصنة بالنحاس (أو النيكل)، مع هيكل مضغوط، حجم صغير، وزن خفيف، وكفاءة نقل الحرارة عالية، والكمية الإجمالية من ملء المبرد صغيرة، مجموعة واسعة من التكيف،نسبة أداء السعر الجيدة ومزايا أخرى.

خصائص القناة للمبادل الحراري للصفائح المقاومة
قناة H: معامل نقل الحرارة العالي. مناسبة لتدفق صغير ولكن نقل حرارة قوي (حرارة محددة عالية ، تغيير مرحلة ولكن فرق درجة حرارة كبير) ،مثل نقل الحرارة التبريد.
قناة M: معامل نقل الحرارة والمقاومة بين قنوات H و L.
قناة L: معامل نقل الحرارة المنخفض ، المقاومة المنخفضة. وهي مناسبة لتدفق كبير ونقل الحرارة الضعيف (فارق الحرارة المحدد المنخفض صغير) ،مثل نقل الحرارة من الهواء تحت الضغط المحيطي.

مزايا مبادلة الحرارة الصفيحة المطاطية الهيكل المدمج: استخدام صفيحة الفولاذ المقاوم للصدأ رقيقة، معامل نقل الحرارة العالي، وانخفاض الاحتفاظ.
موثوقة ومستقرة: اختيار الفولاذ المقاوم للصدأ 304.316L واللحام ، جودة اللحام عالية ، يمكن أن تتحمل درجات الحرارة العالية والضغط العالي ، وقوة التعب العالية.
استهلاك أقل للمياه: المبادل الحراري للصفائح المقاومة له كفاءة عالية في تبادل الحرارة ،بحيث أنها تحتاج فقط 1/3 من تدفق مياه التبريد من الصدرية والأنبوب مبادل الحرارة في نفس حالة التبريد.
الوزن الخفيف: فقط 20٪ إلى 30٪ من نوع القشرة والأنابيب ، مما يقلل من تكاليف النقل والتثبيت.
معامل التلوث المنخفض: الضوضاء العالية تقلل من معامل التلوث ، وبالتالي تقلل من عدد عمليات التنظيف.

الملحقات الإضافية: وفقًا لاحتياجات المستخدمين ، يمكننا توفير تصميم واجهة مرنة ، جهاز استشعار درجة الحرارة ، مشبكات تثبيت ، دعم تثبيت ، شرائح ، مشابك ، طبقة عزل.

محول حرارة الصفائح المقاومة للتسخين حماية البيئة المياه للمنزل والصناعة 0

النموذج	BL26
عرض، A [ملم]	111
الارتفاع، B [ملم]	310
الطول، E [ملم]	10+2.36n
المسافة الأفقية للميناء، C [ملم]	50
المسافة العمودية للميناء، D [ملم]	250
ضغط أقصى [Mpa]	3
معدل تدفق الحد الأقصى [M3/h]	8.1
الوزن [كيلوغرام]	1.3 + 0.12n

النموذج

BL1

النموذج	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملم]	78	76	111	124	111	191
الارتفاع، B [ملم]	206	310	310	304	525	616
الطول، E [ملم]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10 + 2.35n	11 + 2.35n
المسافة الأفقية للميناء، C [ملم]	42	42	50	70	50	92
المسافة العمودية للميناء، D [ملم]	172	282	250	250	466	519
ضغط أقصى [Mpa]	3	3	3	ثلاثة أرباع5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	3.6	3.6	8.1	8.1	12.7	39
الوزن [كيلوغرام]	0.6+0.06n	1.0+0.08n	1.3 + 0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

النموذج	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملم]	246	307	321	429	248	322
الارتفاع، B [ملم]	528	696	738	1398	495	739
الطول، E [ملم]	13+2.36n	13 + 2.75n	13+2.7n	22+2.78n	10 + 2.15n	13 + 2.55n
المسافة الأفقية للميناء، C [ملم]	174	179	188	220	157	205.2
المسافة العمودية للميناء، D [ملم]	456	567	603	1190	405	631
ضغط أقصى [Mpa]	3	3	2.1	1.5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	42	100	100	300	42	100
الوزن [كيلوغرام]	7.2 + 0.52n	12.5 + 0.72n	13 + 0.75n	31.8+1.73n	6.5 + 0.37n	13+0.78n
