شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| رقم الموديل: | سلسلة بي ال |
| الحد الأدنى لكمية: | 5 وحدات |
|---|---|
| الأسعار: | USD 200-500per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | كفاءة عالية في نقل الحرارة الصلب المقاوم للصدأ الصفيحة المقاومة للحرارة للمبردة | التطبيق الرئيسي: | التدفئة الصناعية، HVAC&R |
|---|---|---|---|
| مادة لحام: | النحاس | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

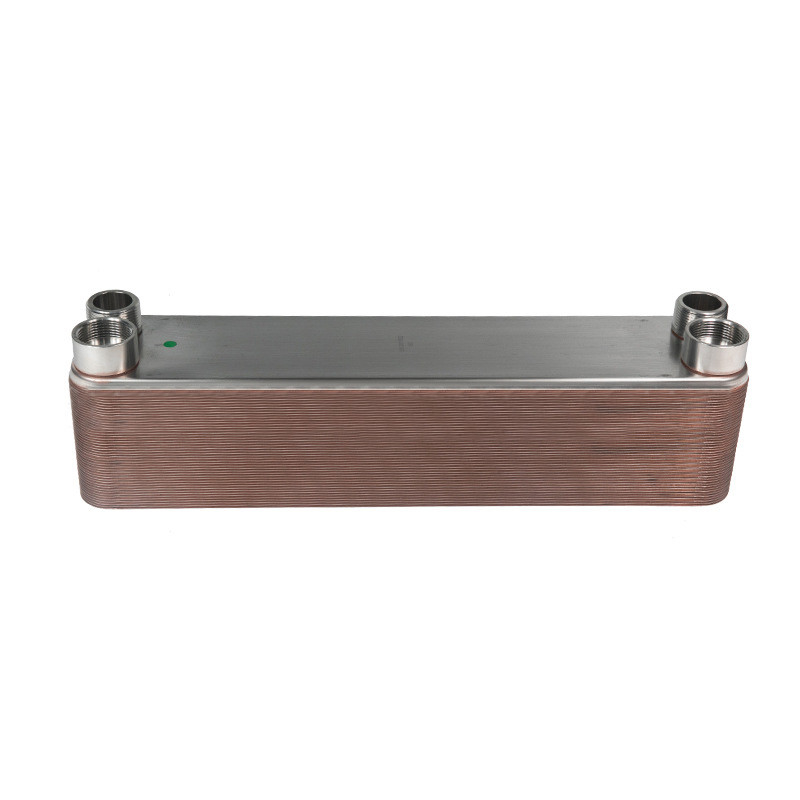

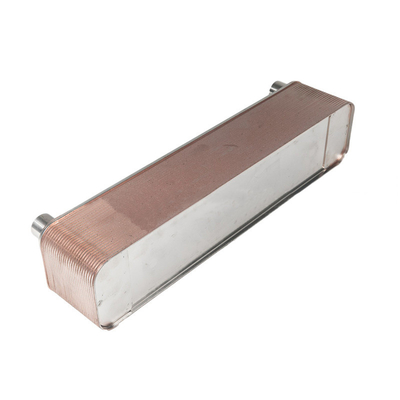

كفاءة عالية في نقل الحرارة الصلب المقاوم للصدأ الصفيحة المقاومة للحرارة للمبردة
مبدأ العمل
المبادل الحراري للصفائح المقاومة هو معدات تبادل حرارة شائعة الاستخدام ، ومبدأ عملها كما يلي:
1نظرة عامة على المبادئ
المبادل الحراري للصفائح المقاومة يتكون من سلسلة من الصفائح المعدنية المتوازية ، يتم توصيل الصفائح بتكنولوجيا المقاومة ، يتدفق السائل بالتناوب بين الصفيحة والصفيحة ،ويتم نقل الحرارة مباشرة من خلال سطح اللوحة لتحقيق نقل الحرارة.
2تدفق السوائل
أثناء عملية العمل ، تدخل السوائل الباردة والساخنة من خلال جوانب مختلفة من مبادل الحرارة الصفيح ، يسمى الجانب الساخن والجانب البارد ، على التوالي ،السائل الساخن عادة ما يكون سائلًا عالي الحرارة (مثل الماء الساخن)، البخار ، الخ) والسائل البارد عادة ما يكون سائلًا منخفض الحرارة (مثل الماء البارد ، سائل التبريد ، الخ).
3نقل الحرارة
يتدفق السائل الساخن بين الصفائح على الجانب الساخن، ونقل الحرارة إلى الصفيحة، والتي بعد ذلك تنتقل الحرارة من خلال سطح الصفيحة إلى السائل البارد.السائل البارد يتدفق بين الصفائح على الجانب البارد، يمتص الحرارة لنقل الحرارة من السائل الساخن إلى السائل البارد. وبهذه الطريقة ، تنخفض درجة حرارة السائل الساخن وترتفع درجة حرارة السائل البارد.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
ب
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
