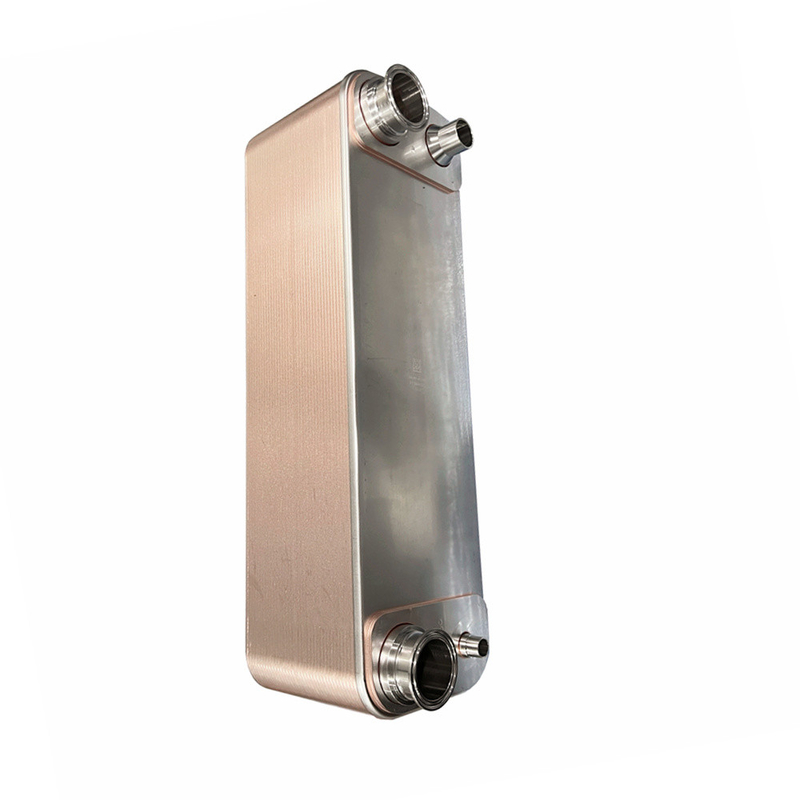

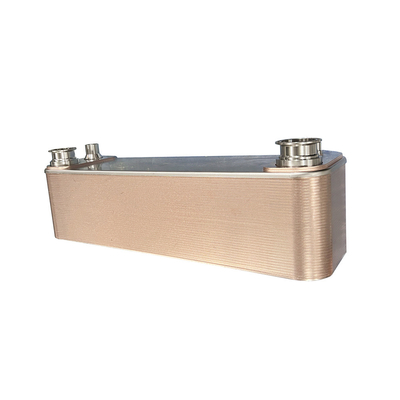

نظام مضخة الحرارة النحاسية المياه إلى الهواء الصفيحة المقاومة تبادل الحرارة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Baode
إصدار الشهادات:	UL CE ISO9001 WRAS ROHS CCS UL DNV GL
رقم الموديل:	سلسلة بي ال

شروط الدفع والشحن:

الحد الأدنى لكمية:	5 وحدات
الأسعار:	USD 50-1000 per Unit
تفاصيل التغليف:	مربع الخشب الرقائقي
وقت التسليم:	14-18 يوم عمل
شروط الدفع:	T/T
القدرة على العرض:	3000 وحدة في الشهر

مفصلة وصف المنتج

اسم المنتج:	نظام مضخة الحرارة النحاسية المياه إلى الهواء الصفيحة المقاومة تبادل الحرارة	التطبيق الرئيسي:	مكثف المبخر
مادة لوحة:	الفولاذ المقاوم للصدأ AISI316	روابط:	الفولاذ المقاوم للصدأ AISI 316, 304
شهادة:	CE UL ISO9001 CCS GL DNV LR WRAS ROHS	الضمان:	سنة واحدة

نظام مضخة الحرارة النحاسية المياه إلى الهواء الصفيحة المقاومة تبادل الحرارة

وصف المنتج

مبدأ العمل
إن ربط لوحات الفولاذ المقاوم للصدأ معًا يزيل الحاجة إلى غطاء الختممادة الحرارة تغلق الحزمةالمبادلات الحرارية المتداولة من Baode متداولة في جميع نقاط الاتصال، مما يضمن كفاءة نقل الحرارة المثلى ومقاومة الضغط. تم تصميم الألواح لتحقيق أطول فترات حياة ممكنة.بما أن جميع المواد تقريباً تستخدم لنقل الحرارة، المبادل الحراري للصفائح المقاومة هو حجم ضيق للغاية وله وزن منخفض وحجم احتجاز منخفض.يتكون BPH (مبادل الحرارة للصفائح المطاطية) من صفائح من الفولاذ المقاوم للصدأ المموجة الرقيقة التي يتم تخزينها تحت الفراغ باستخدام النحاس كمادة للطاقةيمكن استخدام وحدات الحرارة النحاسية للعديد من التطبيقات. للاستخدامات الغذائية والتطبيقات التي تنطوي على السوائل العدوانية، يتم طلب وحدات الحرارة النيكل.

أنظمة التبريد
مُبخر
المكثف
أجهزة التوفير والسخونة العالية
مجفف الهواء
مضخة الحرارة
مبرد الامتصاص

التكييف
أرضية مشعة
ذوبان الثلج
الغلاية
مبادلة حرارة الماء الشمسية
التدفئة

تطبيقات صناعية أخرى مثل:
استرداد الحرارة
تبريد الزيت: تبريد الزيت الهيدروليكي، تبريد زيت المحرك، وتسخين زيت الوقود.
التدفئة بالبخار
مبادلة حرارة من لوحة مسطحة
مبرد نبات البيرة
تصفية الحليب
جهاز تبريد زيت توربينات الرياح
مبرد زيت بحري

وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء

النموذج

BL1

التطبيق
تسخين مياه حمامات السباحة بسيط وقوي
موثوقة للغاية، Baode الصفائح المتداولة الحرارة مصممة لإعادة تسخين بكفاءة
والحفاظ على درجة حرارة المياه في حمامات السباحة من جميع
الأبعاد والقدرات من مصدر الحرارة الأولية مثل
الغلاية، النظام الشمسي، مضخة الحرارة الخ

التصميم القياسي
وحدة معبأة كاملة بما في ذلك:
مبادلة حرارة صفيحة من الفولاذ المقاوم للصدأ، للعمل مع مياه البحر أو المياه القابلة للتآكل قليلاً (العلاج باليني،
مياه الينابيع الحرارية).

المواد القياسية

لوحات الغطاء: الفولاذ المقاوم للصدأ AISI 316

الاتصالات: الفولاذ المقاوم للصدأ AISI 316

لوحات: الفولاذ المقاوم للصدأ AISI 316

مادة التسليح: النحاس

التفاصيل المطلوبة للاقتراح

لتمكين ممثل باود من تقديم عرض عرض محدد، يجب أن تصاحب الاستفسارات بالبيانات التالية:

معدل التدفق أو الحرارة المطلوبة

برنامج الحرارة

الخصائص الفيزيائية للسوائل المعنية

ضغط العمل المطلوب

الحد الأقصى للسقوط في الضغط

وقت تسليم قصير.

جودة عالية

سعر معقول

مصنوع من قبل العميل

تصميم الخبرات الدراسية ودعم العملاء

النموذج	BL14	BL20	BL26	BL26C	BL50	BL95
عرض، A [ملم]	78	76	111	124	111	191
الارتفاع، B [ملم]	206	310	310	304	525	616
الطول، E [ملم]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10 + 2.35n	11 + 2.35n
المسافة الأفقية للميناء، C [ملم]	42	42	50	70	50	92
المسافة العمودية للميناء، D [ملم]	172	282	250	250	466	519
ضغط أقصى [Mpa]	3	3	3	ثلاثة أرباع5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	3.6	3.6	8.1	8.1	12.7	39
الوزن [كيلوغرام]	0.6+0.06n	1.0+0.08n	1.3 + 0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

النموذج	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
عرض، A [ملم]	246	307	321	429	248	322
الارتفاع، B [ملم]	528	696	738	1398	495	739
الطول، E [ملم]	13+2.36n	13 + 2.75n	13+2.7n	22+2.78n	10 + 2.15n	13 + 2.55n
المسافة الأفقية للميناء، C [ملم]	174	179	188	220	157	205.2
المسافة العمودية للميناء، D [ملم]	456	567	603	1190	405	631
ضغط أقصى [Mpa]	3	3	2.1	1.5	ثلاثة أرباع5	ثلاثة أرباع5
معدل تدفق الحد الأقصى [M3/h]	42	100	100	300	42	100
الوزن [كيلوغرام]	7.2 + 0.52n	12.5 + 0.72n	13 + 0.75n	31.8+1.73n	6.5 + 0.37n	13+0.78n
