شركة باود للتبادل الحراري

|
| Place of Origin: | China |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| Model Number: | BL95 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| الأسعار: | USD 50-1000per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| اسم المنتج: | مبادلة حرارة من صفيحة النحاس المقاومة عالية درجة الحرارة عالية درجة الحرارة لمبرد مياه الألبان | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

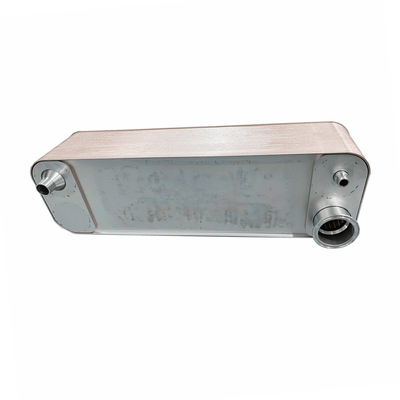

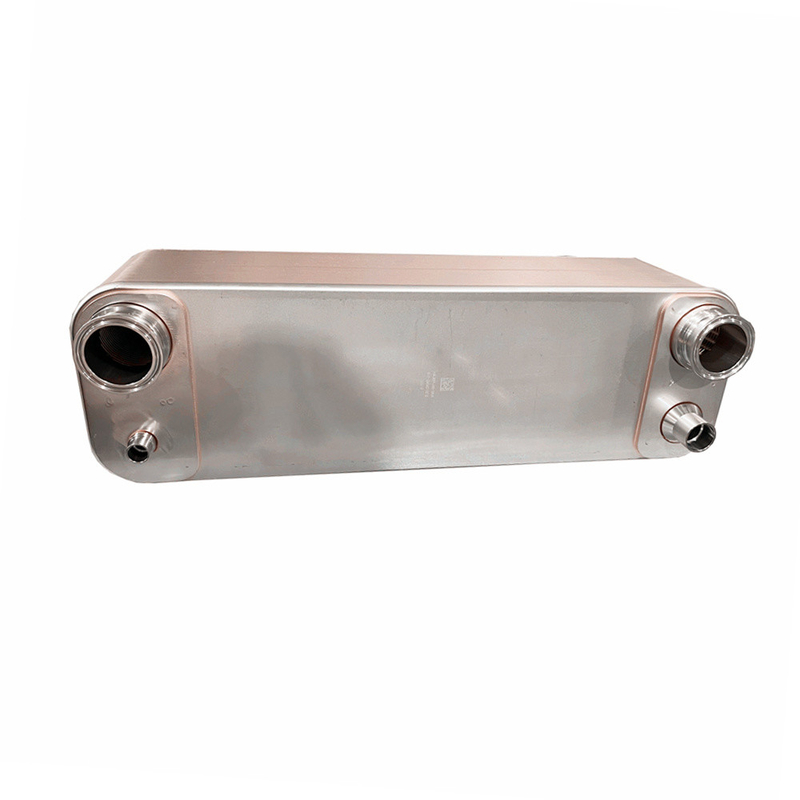

مبادلة حرارة من صفيحة النحاس المقاومة عالية درجة الحرارة عالية درجة الحرارة لمبرد مياه الألبان
الوصف
المبادل الحراري للصفائح المقاومة هو نوع من معدات تبادل الحرارة الفعالة والمقربة وخفيفة الوزن ، والتي تستخدم على نطاق واسع في العديد من الصناعات.إنه يدرك نقل الحرارة وتبادلها باستخدام اتصال مصفح ومختوم بين الألواح.
أولاً، مبدأ العمل
مبدأ عمل مبادلة الحرارة الصفيحة المطاطة يعتمد أساسا على آلية نقل الحرارة بين لوحات تبادل الحرارة.والتي ترتبط بعملية تحميليسير سائل تبادل الحرارة عبر قناة على جانب واحد، بينما يسير سائل التبريد عبر قناة على الجانب الآخر. عندما يلتقي السائلان في نقطة اتصال اللوحة،يتم نقل الحرارة من السائل ذو درجة حرارة عالية إلى السائل ذو درجة حرارة منخفضة من خلال اللوحة، إكمال نقل وتبادل الحرارة.
ثانياً، الخصائص الهيكلية
1التصميم المدمج: يستخدم مبادل الحرارة الصفيح المدمج تصميمًا مضغوطًا ، مما يجعله يحتل مساحة صغيرة جدًا ، وهو مناسب لحالات مساحة محدودة. بالمقارنة مع معدات تبادل الحرارة التقليدية ، يستخدم المبادل الحراري المدمج في جميع أنحاء العالم.هو أخف في الحجم والوزن، وأسهل لتركيب وصيانة.
2نقل الحرارة الفعال: بسبب اتصال اللحام بين اللوح واللوح ، يمكن تحقيق كفاءة نقل الحرارة العالية.المبادل الحراري للصفائح المطاطية لديه توصيل حراري أعلى ومقاومة حرارية أقل، وبالتالي تحسين كفاءة استخدام الطاقة للمبادل الحراري.
3مقاومة الضغط القوية: المبادل الحراري للصفائح المتصل بعملية الحرارة لديه مقاومة ضغط قوية ويمكنه تحمل الضغط العالي وبيئة درجة حرارة عالية.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
BL1
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
