شركة باود للتبادل الحراري

|
| Place of Origin: | China |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| Model Number: | BL95 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| الأسعار: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | مبادلة حرارة الصفيحة المقاومة للصدأ المبادلة الحرارية للصفيحة المقاومة لجهاز مياه الشرب | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

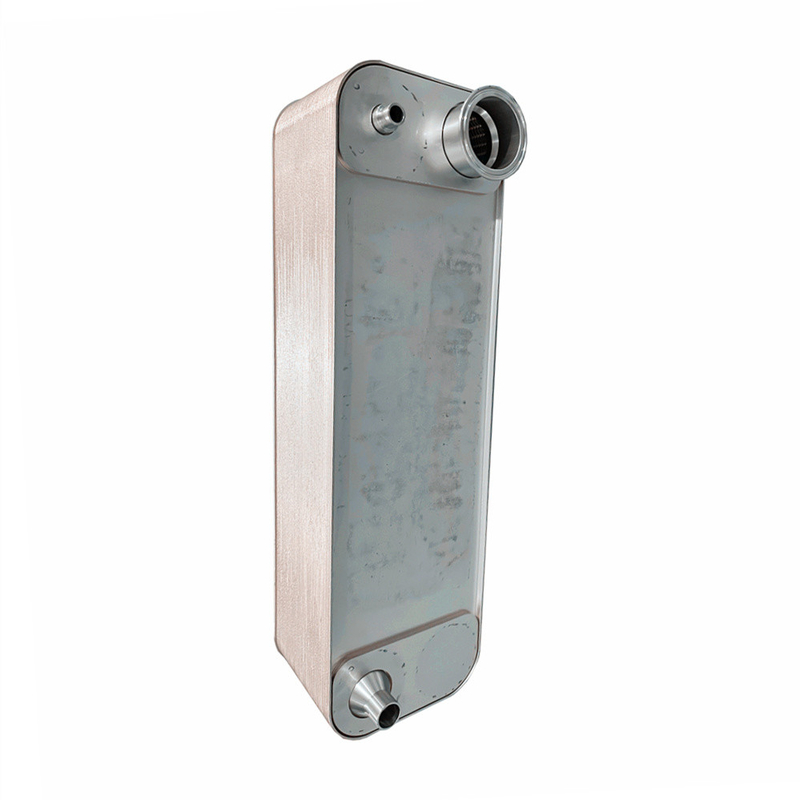

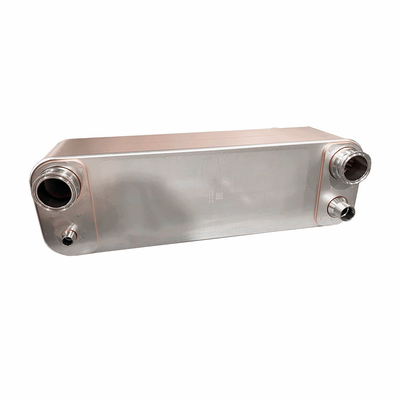

مبادلة حرارة الصفيحة المقاومة للصدأ المبادلة الحرارية للصفيحة المقاومة لجهاز مياه الشرب
مبدأ العمل
المبادل الحراري للصفائح المقاومة هو معدات تبادل حرارة شائعة الاستخدام ، ومبدأ عملها كما يلي:
1نظرة عامة على المبادئ
المبادل الحراري للصفائح المقاومة يتكون من سلسلة من الصفائح المعدنية المتوازية ، يتم توصيل الصفائح بتكنولوجيا المقاومة ، يتدفق السائل بالتناوب بين الصفيحة والصفيحة ،ويتم نقل الحرارة مباشرة من خلال سطح اللوحة لتحقيق نقل الحرارة.
2تدفق السوائل
أثناء عملية العمل ، تدخل السوائل الباردة والساخنة من خلال جوانب مختلفة من مبادل الحرارة الصفيح ، يسمى الجانب الساخن والجانب البارد ، على التوالي ،السائل الساخن عادة ما يكون سائلًا عالي الحرارة (مثل الماء الساخن)، البخار ، الخ) والسائل البارد عادة ما يكون سائلًا منخفض الحرارة (مثل الماء البارد ، سائل التبريد ، الخ).
3نقل الحرارة
يتدفق السائل الساخن بين الصفائح على الجانب الساخن، ونقل الحرارة إلى الصفيحة، والتي بعد ذلك تنتقل الحرارة من خلال سطح الصفيحة إلى السائل البارد.السائل البارد يتدفق بين الصفائح على الجانب البارد، يمتص الحرارة لنقل الحرارة من السائل الساخن إلى السائل البارد. وبهذه الطريقة ، تنخفض درجة حرارة السائل الساخن وترتفع درجة حرارة السائل البارد.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
ب
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
