شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| رقم الموديل: | سلسلة بي ال 130 |
| الحد الأدنى لكمية: | 5 وحدات |
|---|---|
| الأسعار: | USD 2000-50000 per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | نوع لوحة مبادلة الحرارة المقاومة حسب الطلب للتبريد والتدفئة | التطبيق الرئيسي: | التدفئة الصناعية، HVAC&R |
|---|---|---|---|
| مادة لحام: | النحاس | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

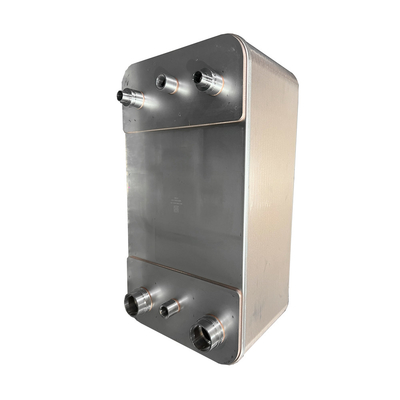

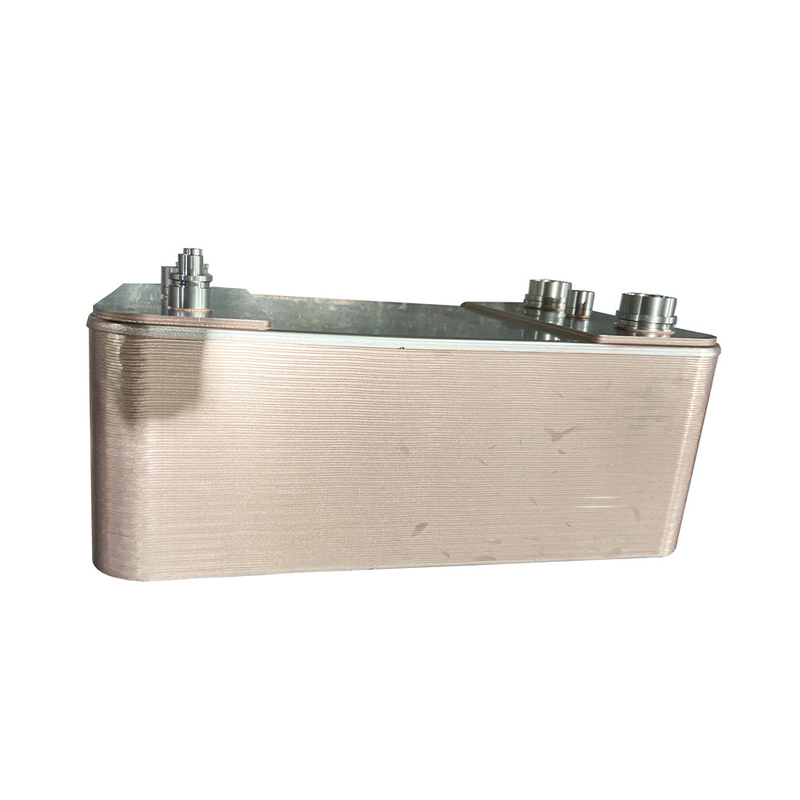

الفولاذ المقاوم للصدأ الصفيحة المقاومة للحرارة المبادل المسترد الهواء التبريد قطع التطبيق
مبدأ تدفق البخار
يتم ترتيب القنوات التي تشكلت بين لوحات المموجة والزوايا بحيث تدفق اثنين من وسائل الإعلام
من خلال قنوات بديلة، دائما في اتجاهات معاكسة (تدفق التيار المضاد).
(البخار + السائل) يدخل أسفل اليسار من المبادل مع نوعية البخار اعتمادا على التشغيل
حالة المحطة. تبخر المرحلة السائلة يحدث داخل القنوات وبعض درجات
يتم دائما طلب الحرارة العالية، وهذا هو السبب في أن العملية تسمى "التوسع الجاف". في المرفق
صورة البخار الأسهم الزرقاء الداكنة والخفيفة تظهر موقع اتصالات المبرد.
(المرحومة) التي سيتم تبريدها تدفقات ضد التيار في القناة المقابلة؛ الأسهم الحمراء الداكنة والضوئية تظهر
موقع وصلات المياه (المالحة).
التصميم القياسي
يتم تغطية حزمة الصفيحة بواسطة لوحات الغطاء. توجد الاتصالات في لوحة الغطاء الأمامية أو الخلفية. القناة
الصفائح المموجة لتحسين كفاءة نقل الحرارة وجعلها صلبة.
المواد القياسية
لوحات الغطاء: الفولاذ المقاوم للصدأ AISI 316
الاتصالات: الفولاذ المقاوم للصدأ AISI 316
لوحات: الفولاذ المقاوم للصدأ AISI 316
مادة التسليح: النحاس
التفاصيل المطلوبة للاقتراح
لتمكين ممثل باود من تقديم عرض عرض محدد، يجب أن يرافق الاستفسارات ما يلي:
تفاصيل:
معدل التدفق أو الحرارة المطلوبة
برنامج الحرارة
الخصائص الفيزيائية للسوائل المعنية
ضغط العمل المطلوب
الحد الأقصى للسقوط في الضغط
مزايا مبادلات حرارة الألواح المقاومة في الصناعة و HVAC&R
المبادلات الحرارية للصفائح المتصلة باود (BHE) لديها العديد من المزايا على المبادلات الحرارية التقليدية في الصناعة
وتطبيقات HVAC&R.
- إن كفاءة نقل الحرارة العالية من BHE تجعلها صغيرة جدا وسهلة أيضا لتركيبها في أماكن كانت مساحة
محدودة.
لا تحتوي الوحدة على غشاشات، وبالتالي فهي مناسبة في التطبيقات التي تكون فيها درجة الحرارة و/أو الضغط مرتفعة، على سبيل المثال في المناطق الحيّة.
التدفئة
يضمن نظام توريد Baode أنه، بغض النظر عن مكان وجودك في العالم، فإن وحدات BHE متوفرة بسهولة
وقت تسليم قصير
وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
ب
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
