شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| رقم الموديل: | سلسلة بي ال 130 |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | USD 50-1000per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | المبرد المبادل الحراري النحاسي ذو الضغط العالي للمياه | التطبيق الرئيسي: | جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي |
|---|---|---|---|
| مادة لحام: | النحاس | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

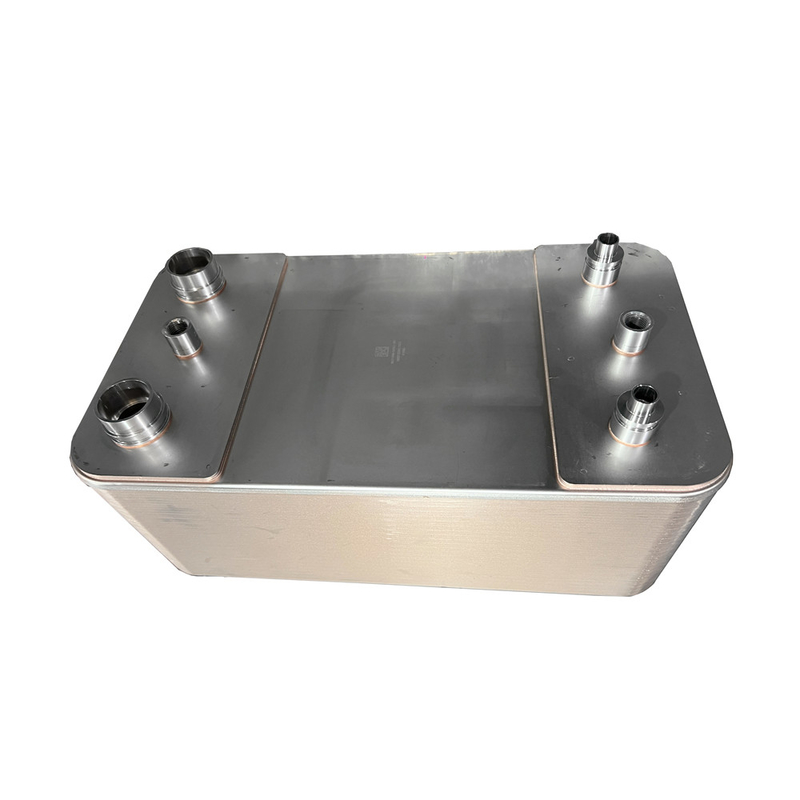

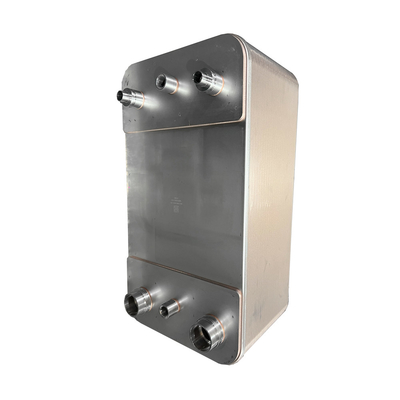

المبرد المبادل الحراري النحاسي ذو الضغط العالي للمياه
وصف المنتج
المبادلة الحرارية للصفائح المقاومة لها مزايا عدم وجود غسيل ، لا تسرب ، وزن خفيف ، حجم صغير ، سعر منخفض ، تفكيك وتركيب سهل ، وكفاءة نقل الحرارة العالية.الهيكل مناسب للبخار، الماء أو سوائل العملية ويمكن استخدامها مع اختلاف درجة الحرارة الحد الأدنى بين السوائل.
المبادلات الحرارية للصفائح المقاومة للصدأ تتكون من صفائح الفولاذ المقاوم للصدأ مع سطح نقل حرارة فعال. يتم تقوية صفائح الفولاذ المقاوم للصدأ في درجات حرارة عالية مع نقاء النحاس 99٪ للحصول على ضيق,مبادلة حرارة خالية من التسرب وقوية. تم تصميم مبادلات حرارة الصفائح المدمجة المدمجة لتتكون من ما يصل إلى 20 صفيحة من الفولاذ المقاوم للصدأمع كل لوحة نهاية ثانية مقلوبة رأسا على عقب لتشكيل عدد كبير من نقاط الاتصال بين جميع الألواح.
عندما يتم اللحام ، يتم أيضًا لحام نقاط الاتصال معًا ، مما يشكل لوحة مضغوطة تمكن من استخدام جميع المواد الهيكلية لللوحة تقريبًا (حوالي 94٪ من السطح) لنقل الحرارة.
تشكل الصفائح قناتين منفصلتين حيث تشكل الوسيط حركة تحركية ، مما يؤدي إلى اضطرابات عالية في نظام القنوات ، مما يؤدي إلى خصائص انتقال الحرارة الممتازة ،ويتم الاحتفاظ بالتوسع إلى الحد الأدنى المطلق حتى عند سرعات منخفضة.
في التشغيل والصيانة، إذا كانت هناك جسيمات في الماء، يجب استخدام مرشح، ويمكن إزالة معظم الجسيمات الرخوة عن طريق غسل بالماء في الاتجاه المعاكس.
يجب أن يتم غسل المبادل الحراري للصفائح المقاومة للصدأ العكسية كل 3 إلى 5 سنوات بحمض الليمون أو حمض آخر لا يآكل النحاس والفولاذ المقاوم للصدأ.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
BL1
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
