شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CCS/UL/CE |
| رقم الموديل: | سلسلة بي إل 190 |
| الحد الأدنى لكمية: | 1 وحدة |
|---|---|
| الأسعار: | USD 50-1000per Units |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 وحدة شهريا |
| اسم المنتج: | SS304 / 316 الفولاذ المقاوم للصدأ الصلبة الصلبة الصلبة الصلبة الصلبة الصلبة | التطبيق الرئيسي: | جهاز تبريد زيت محرك السيارات/مبادل الحرارة الهيدروليكي |
|---|---|---|---|
| مادة لحام: | النحاس | نوع مبرد الزيت: | مبادل حراري لوحة نحاسية |

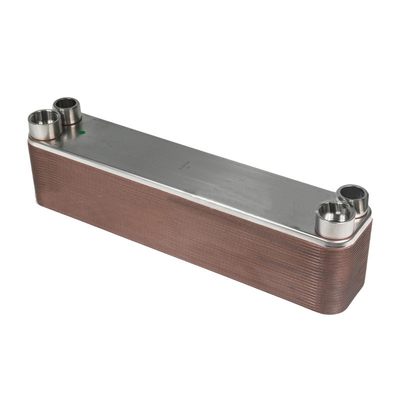

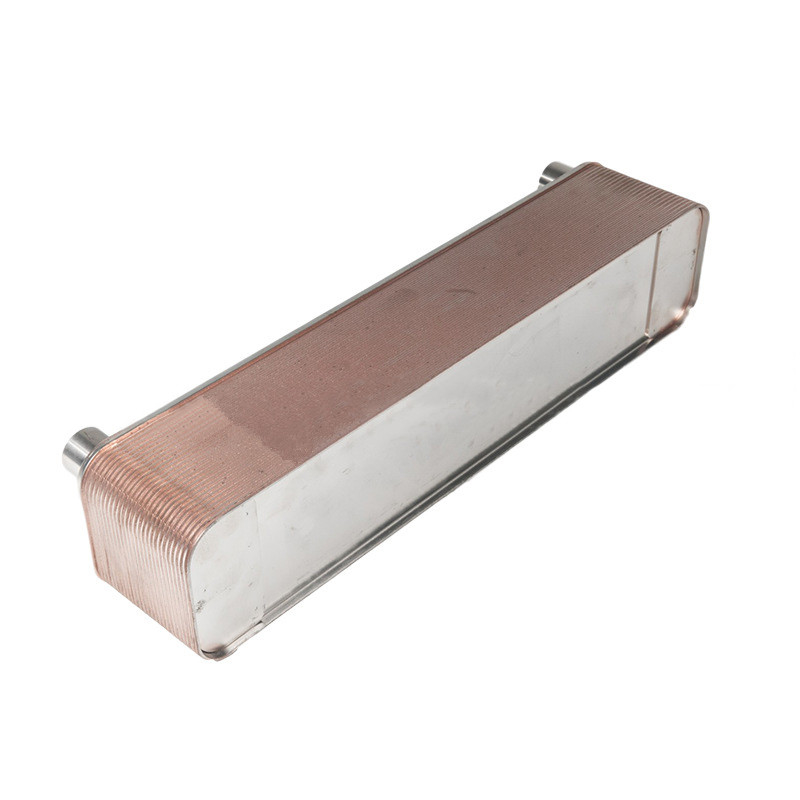

SS304 / 316 الفولاذ المقاوم للصدأ الصلبة الصلبة الصلبة الصلبة الصلبة الصلبة
وصف المنتج
المبادلة الحرارية للصفائح المقاومة لها مزايا عدم وجود غسيل ، لا تسرب ، وزن خفيف ، حجم صغير ، سعر منخفض ، تفكيك وتركيب سهل ، وكفاءة نقل الحرارة العالية.الهيكل مناسب للبخار، الماء أو سوائل العملية ويمكن استخدامها مع اختلاف درجة الحرارة الحد الأدنى بين السوائل.
كيفية منع التوتر غير المتساوي من صفيحة محول الحرارة الحديدية حزمة الأنبوب؟
يتم تصنيع مبادلات الحرارة للصفائح المشددة من عدد من الألواح المموجة المسطحة المرتبة على فترات متوافقة ، والتي يتم إغلاقها بأدوات الغسيل وتتداخل مع الإطار ومسامير الضغط.الثقوب الرابعة الزاوية لللوحة والضغط تشكل أنبوب توزيع السوائل وأنبوب جمع، ويتم فصل السوائل الساخنة والباردة بشكل معقول في قنوات التدفق على جانبي كل صفيحة لتدفق من خلال الصفيحة لتبادل الحرارة.
أولاً، وضع المقبض الرفيع لمبادل الحرارة الصفيحة المطاطية بحيث أن الزلاجة من المبادل الحراري في وضع التوتر (والاتجاه الرأسي) ،تحمل جاذبية المبادل الحراري، وتجنب الضغط المباشر على حزمة الأنابيب، وتجنب حفرة حفرة على الغلاف. ثانيا، في عملية رفع لوحة وغلاف مبادل الحرارة،يجب الحفاظ على مستوى أذن الموقع في نفس الوقت، بحيث لا يتم ضغط حزمة الأنابيب عمودياً. في مبادلات الحرارة للصفائح المطاطية ، هناك طريقتان رئيسيتان لنقل الحرارة: التوصيل والتصريف.ينقل السائل الساخن الحرارة إلى جانب واحد من جدار الأنبوب من خلال الحمل، ومن ثم ينقل الحرارة من جانب إلى آخر من خلال التوصيل، والجانب الآخر من جدار الأنبوب ينقل الحرارة إلى السائل البارد من خلال الحمل الحراري،وبالتالي إكمال عملية نقل الحرارة من المبادل الحراري.
| النموذج | BL26 |
| عرض، A [ملم] | 111 |
| الارتفاع، B [ملم] | 310 |
| الطول، E [ملم] | 10+2.36n |
| المسافة الأفقية للميناء، C [ملم] | 50 |
| المسافة العمودية للميناء، D [ملم] | 250 |
| ضغط أقصى [Mpa] | 3 |
| معدل تدفق الحد الأقصى [M3/h] | 8.1 |
| الوزن [كيلوغرام] | 1.3 + 0.12n |
النموذج
BL1
| النموذج | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| عرض، A [ملم] | 78 | 76 | 111 | 124 | 111 | 191 |
| الارتفاع، B [ملم] | 206 | 310 | 310 | 304 | 525 | 616 |
| الطول، E [ملم] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10 + 2.35n | 11 + 2.35n |
| المسافة الأفقية للميناء، C [ملم] | 42 | 42 | 50 | 70 | 50 | 92 |
| المسافة العمودية للميناء، D [ملم] | 172 | 282 | 250 | 250 | 466 | 519 |
| ضغط أقصى [Mpa] | 3 | 3 | 3 | ثلاثة أرباع5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| الوزن [كيلوغرام] | 0.6+0.06n | 1.0+0.08n | 1.3 + 0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| النموذج | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| عرض، A [ملم] | 246 | 307 | 321 | 429 | 248 | 322 |
| الارتفاع، B [ملم] | 528 | 696 | 738 | 1398 | 495 | 739 |
| الطول، E [ملم] | 13+2.36n | 13 + 2.75n | 13+2.7n | 22+2.78n | 10 + 2.15n | 13 + 2.55n |
| المسافة الأفقية للميناء، C [ملم] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| المسافة العمودية للميناء، D [ملم] | 456 | 567 | 603 | 1190 | 405 | 631 |
| ضغط أقصى [Mpa] | 3 | 3 | 2.1 | 1.5 | ثلاثة أرباع5 | ثلاثة أرباع5 |
| معدل تدفق الحد الأقصى [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| الوزن [كيلوغرام] | 7.2 + 0.52n | 12.5 + 0.72n | 13 + 0.75n | 31.8+1.73n | 6.5 + 0.37n | 13+0.78n |
