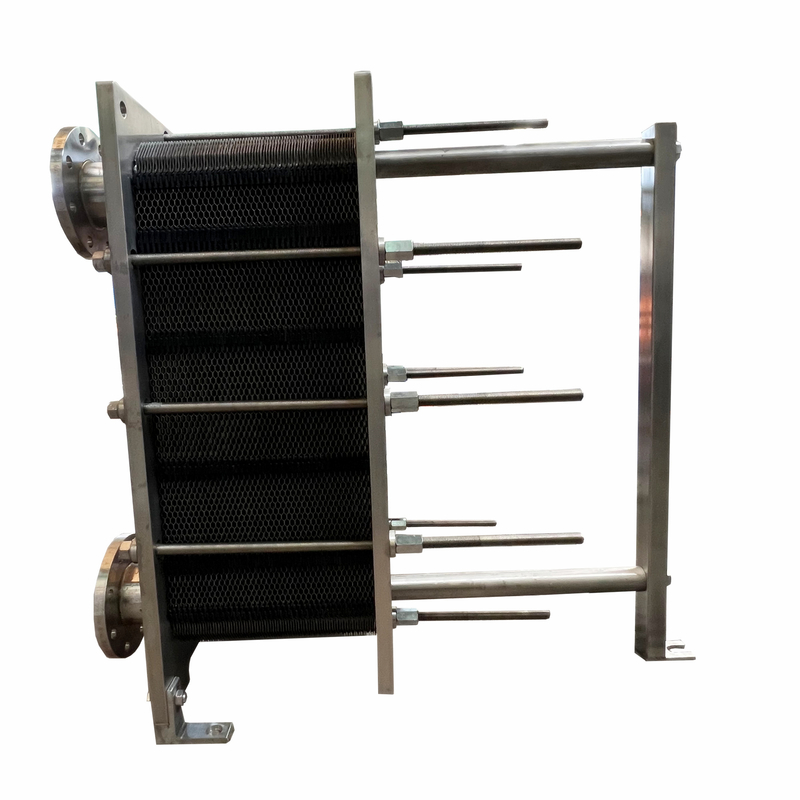

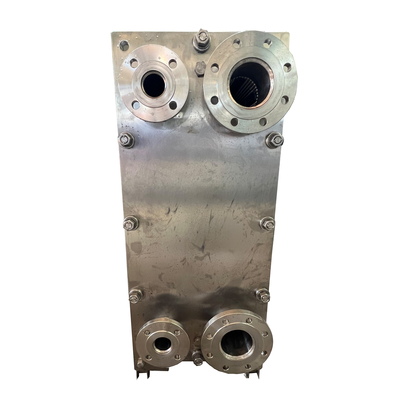

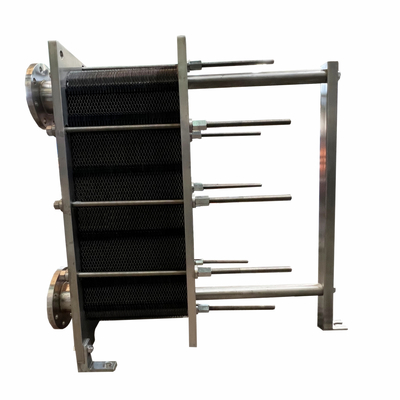

الصف الغذائي كامل الفولاذ المقاوم للصدأ حليب بيرة نبتة التبريد الصفيحة الصحية مبادل الحرارة

يتكون مبادل الحرارة الصفيحة من حزمة من الصفائح المموجة المعدنية مع فتحات لمرور اثنين من السوائل التي سيتم بينها نقل الحرارة.يتم تجميع حزمة اللوحة بين لوحة الإطار ولوحة الضغط وتضغط عن طريق تشديد المساميريتم تجهيز الصفائح مع غطاء الذي يغلق القناة ويوجّه السوائل إلى قنوات بديلة. يتم تحديد عدد الصفائح من خلال معدل تدفق السوائل، والخصائص الفيزيائية للسوائل،انخفاض الضغط وبرنامج درجة الحرارةتساهم التموجات الصفيحة في اضطرابات السوائل وتدعم الصفائح ضد الضغط التفاضلي.

الإطار
يتم وضع الصفائح والصفيحة الضغطية بواسطة شريط أعلى وشريط أسفل ، وكلاهما مثبت على عمود الدعم.على النوع الأكبر يتم تجهيز بعض المسامير تشديد مع غشاشات تحمل الكرات من أجل تسهيل فتح وإغلاق الوحدة. تم تصميم الإطار للتركيب على الأرض فقط. يتم تثبيت الأقدام القياسية. يمكن أن تحتوي الوحدة الواحدة على عدة أقسام ، مفصولة عن طريق لوحات الاتصال مع اتصالات قابلة للتبادل.

لوحات
يوفر التموج للصفائح ممرًا بين الصفائح ، يدعم كل صفيحة ضد الصفيحة المجاورة ويزيد من الاضطرابات ، مما يؤدي إلى نقل حرارة فعال.يتم ترتيب منافذ الزاوية والمسامير بحيث تدفق وسائل الإعلام اثنين من خلال قنوات بديلةالصفائح لديها نمط الشفرون لتحقيق أقصى قدر من القوة عند ضغوط العمل العالية. تتوفر تصاميم مختلفة للشفرون ، من أجل الحصول على نقل حرارة عالية مثالية وانخفاض ضغط منخفض.منطقة توزيع فريدة من نوعها توفر تدفق متساو على سطح اللوحةالصفائح قابلة للتعديل ولديها تدفق مواز، مما يعني
هناك نوع واحد فقط من اللوحات

تصميم موثوق به
المبادلات الحرارية الصفيحة المختومة من BAODE توفر تدفئة وتبريد خفيفة ولكنها فعالة وتلبي جميع المتطلبات الصحية. وتشمل التطبيقات النموذجية منتجات الألبان والأغذية والمشروبات ،والعمليات الصحية الأخرى مثل:
معالجة الحليب والمشروبات
صقل النبيذ
معالجة المياه المعبأة
تسخين CIP (التنظيف في الموقع)
مياه التناضح العكسي

تبريد وتسخين منتجات الألبان والبيرة والمشروبات والمنتجات اللزجة وتبستر الحليب وتبستر الحليب في بعض التطبيقات

وقت تسليم قصير.
جودة عالية
سعر معقول
مصنوع من قبل العميل
تصميم الخبرات الدراسية ودعم العملاء



النموذج	BS100
إشارات متقاطعة	M10B/M10M
الطول، H [ملم]	1084	1084
العرض، W [ملم]	470	470
الطول القياسي الدقيق، L [ملم]	700	700
الحد الأقصى للطول القياسي، L [ملم]	2300	2300
المسافة العمودية للميناء، VC [ملم]	719	719
المسافة الأفقية للميناء، HC [ملم]	225	225
الحرارة القصوى [°C]	180	180
ضغط أقصى	10	16
حجم الشريط	DN100/4"	DN100/4"
معدل تدفق الحد الأقصى [kg/s]	50



غسيل
المواد	الحرارة المطبقة	السوائل المطبقة
الـ BNR	-15°C إلى +135°ج	الماء، مياه البحر، الزيت المعدني، المياه المالحة
EPDM	-25°C إلى+180°C	الماء الساخن، البخار، الحمض، القلي
F26	-55°من درجة مئوية إلى + 230°ج	الحمض والقلوية
FTP	0°من درجة مئوية إلى +160°ج	الحمض المركزية عالية، القلي، زيت درجة حرارة عالية، البخار
