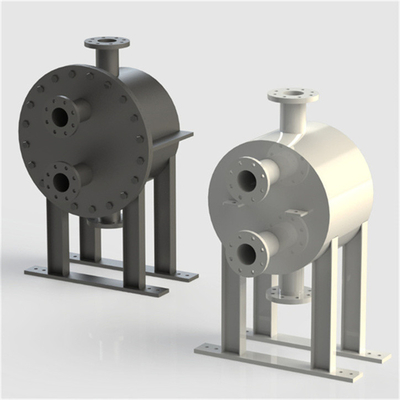

محول حرارة الصفيحة والقشرة المطاوئة بالكامل تستخدم كمحفز للاسترداد من الحرارة النفايات

مبادلة الحرارة الصفيحة والقشرة هي مبادلة حرارة مع أنبوب الصفيحة كعنصر نقل حرارة ، والمعروف أيضًا باسم مبادلة حرارة الصفيحة. وهي تتكون أساسًا من جزأين:حزمة الأنبوب الصفيحة والقشرة (الشكل)يتم لحام نقاط الاتصال من أزواج من اللوحات المشكلة باردة بشكل وثيق معًا لتشكيل أنبوب صفيح يحتوي على العديد من قنوات التدفق المسطحة.العديد من الألواح ذات الأبعاد المختلفة مرتبة في ترتيب معينللحفاظ على المسافة بين الألواح والأنابيب، وإدخال الشرائط المعدنية في كلا الطرفين من الألواح والأنابيب المجاورة، وحاملها معا.بحيث العديد من أنابيب الصفائح متصلة بشكل راسخ مع بعضها البعض لتشكيل حزمة أنابيب الصفائحيقدم وجه نهاية حزمة الأنابيب عدد من حزمة أنابيب صفيحة الركاب المسطحة التي تم تجميعها في الغلاف ،ويتم القضاء على الفرق التوسع الطولي عن طريق ختم الزحف بينه والقشرةقسم المعدات عادة ما يكون دائريًا ، ولكن أيضًا مستطيلًا أو مستطيلًا وما إلى ذلك. يتدفق السائل A داخل اللوحة ، ويتدفق السائل B بين اللوحات والأنبوبات داخل القشرة.

المبادلة الحرارية للصفيحة والقشرة هي شكل هيكلي بين المبادلة الحرارية للقشرة والأنابيب ومبادلة الحرارة للصفيحة والتي تأخذ في الاعتبار مزايا كليهما:

1 مع الصفيحة على أنها سطح نقل الحرارة ، فإن كفاءة نقل الحرارة جيدة. معامل نقل الحرارة حوالي 2 أضعاف المبادل الحراري للقشرة والأنبوب.

2 هيكل مضغوط، حجم صغير.

مقاومة الحرارة، مقاومة الضغط، أعلى درجة حرارة عمل تصل إلى 800 درجة مئوية، أعلى ضغط عمل تصل إلى 6.3 mpa.

4 يتدفق السائل في القناة المسطحة بسرعة عالية ، و سطح اللوحة سلس ، وليس من السهل أن تتحسن ، و يمكن إزالة حزمة اللوحة ، و التنظيف مريح أيضا.عملية تصنيع هذا المبادل الحراري أكثر تعقيداً من عملية تصنيع المبادل الحراري للقشرة والأنبوب، وكمية اللحام كبيرة والمتطلبات مرتفعة ، لذلك فإن شعبيتها وتطبيقها محدودة. يتم استخدام مبادلات الحرارة القشرية والصفيحة في القطاعات الصناعية مثل الكيميائية ،الورقالمنتجات النموذجية تستخدم بشكل رئيسي في صناعات الأغذية والطب وغيرها من صناعات المعالجة التي تتطلب كفاءة جيدة في نقل الحرارة ووقت إقامة قصير.
