شركة باود للتبادل الحراري

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Baode |
| إصدار الشهادات: | CE/UL |
| رقم الموديل: | سلسلة CP |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | USD 1000~10000 Per Unit |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 14-18 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 500 وحدة / وحدات شهريا |
| اسم المنتج: | غاز إلى غاز Compabloc مقايض حرارة صفيحة مصفحة بالكامل تستخدم لصناعة البتروكيماويات | التطبيقات: | استرداد الحرارة والتسخين والتبريد في أنظمة جفاف النفط الخام وتحلية المياه |
|---|---|---|---|
| المصافي: | توليد البخار | الفوائد: | قابلة للتنظيف الميكانيكي بالكامل ، مما يجعل الصيانة أبسط وأسرع وأكثر فعالية من حيث التكلفة |

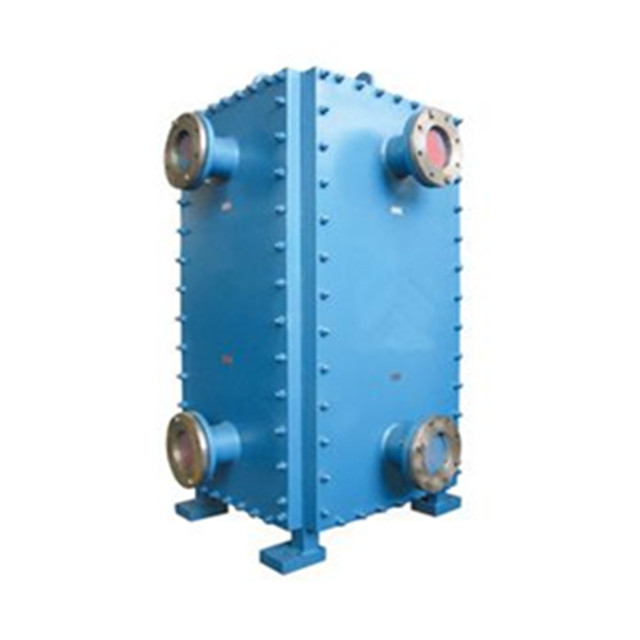

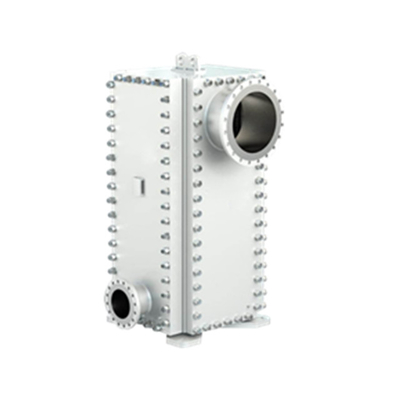

يتكون مبادل الحرارة Compabloc من كومة من الألواح المموجة التي يتم لحامها معًا لتشكيل قنوات ساخنة وباردة متناوبة.الصفائح مصنوعة من الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل لضمان المتانة وطول عمر الخدمة.
عملية نقل الحرارة في مبادل الحرارة Compabloc تحدث من خلال كل من التوصيل والمواجهة.تحسين نقل الحرارة عن طريق زيادة مساحة الاتصال بين السائل وسطح اللوحة.
التصميم
تحسين العمليات
بسبب مفهوم تصميم Compabloc الفريد ، فإن إمكانيات تحسين العملية والمرونة لا حدود لها.يمكن تصميم Compabloc مع كل من إعدادات مرور واحد أو عدة مرور. للتكثيف ، وإعادة الغليان ومهام السائل إلى السائل دون تقاطع درجة الحرارة ، فإن تكوين مرور واحد مناسب مع إجمالي التدفق المتقاطع.منطقة التدفق العرضي الكبيرة ومسار التدفق القصير تناسب واجبات التكثيف منخفضة الضغط وتسمح بانخفاض ضغط منخفض جداتكوين متعدد الممرات مناسب للواجبات مع التقاطع درجة الحرارة والتوجهات درجة الحرارة القريبة.
هناك حاليًا سبعة نماذج لأسرة الألواح مع مناطق نقل الحرارة تتراوح من 0.من 7 إلى 840 متر مربع لكل وحدة ويتم تعديل كل نموذج مع عدد مختلف من الألواح للسماح بأفضل تناسب لأي مهمة.
يسمح مفهوم التصميم بعدد مختلف من الممرات على الدائرتين مما يتيح اختلافات كبيرة في معدلات التدفق بين الجانب الساخن والجانب البارد.يمكن بسهولة إعادة ترتيب محرك التشغيل لتتناسب مع مهمة جديدة إذا كانت معدلات التدفق أو درجات الحرارة تتغيريمكن تحقيق درجات حرارة قريبة تصل إلى 3 درجة مئوية (5.4 فهرنهايت).
يمكن تركيب Compabloc عمودياً ، للواجبات العادية من السائل إلى السائل ، التكثيف مع التبريد الفرعي وتبريد الغاز ، أو أفقياً ، لمعظم واجبات التكثيف ،رسوم إعادة الغليان أو السائل إلى السائل عندما يكون الارتفاع مقيدًا.
| النموذج | الضغط القياسي (بار) | نطاق الحرارة القياسية (°C) | الحجم الأقصى (ملم) A*A*B |
| CP15 | FV-32 | -40 - 300 | 280*280*540 |
| CP20 | FV-32 | -40 - 300 | 430*430*730 |
| CP30 | FV-32 | -40 - 300 | 500*500*1070 |
| CP40 | FV-32 | -40 - 300 | 600*600*1400 |
| CP50 | FV-32 | -40 - 300 | 840*840*2050 |
| CP75 | FV-32 | -40 - 300 | 1240*1240*3600 |
| CP120 | FV-32 | -40 - 300 | 2190 * 2190 * 3500 |
